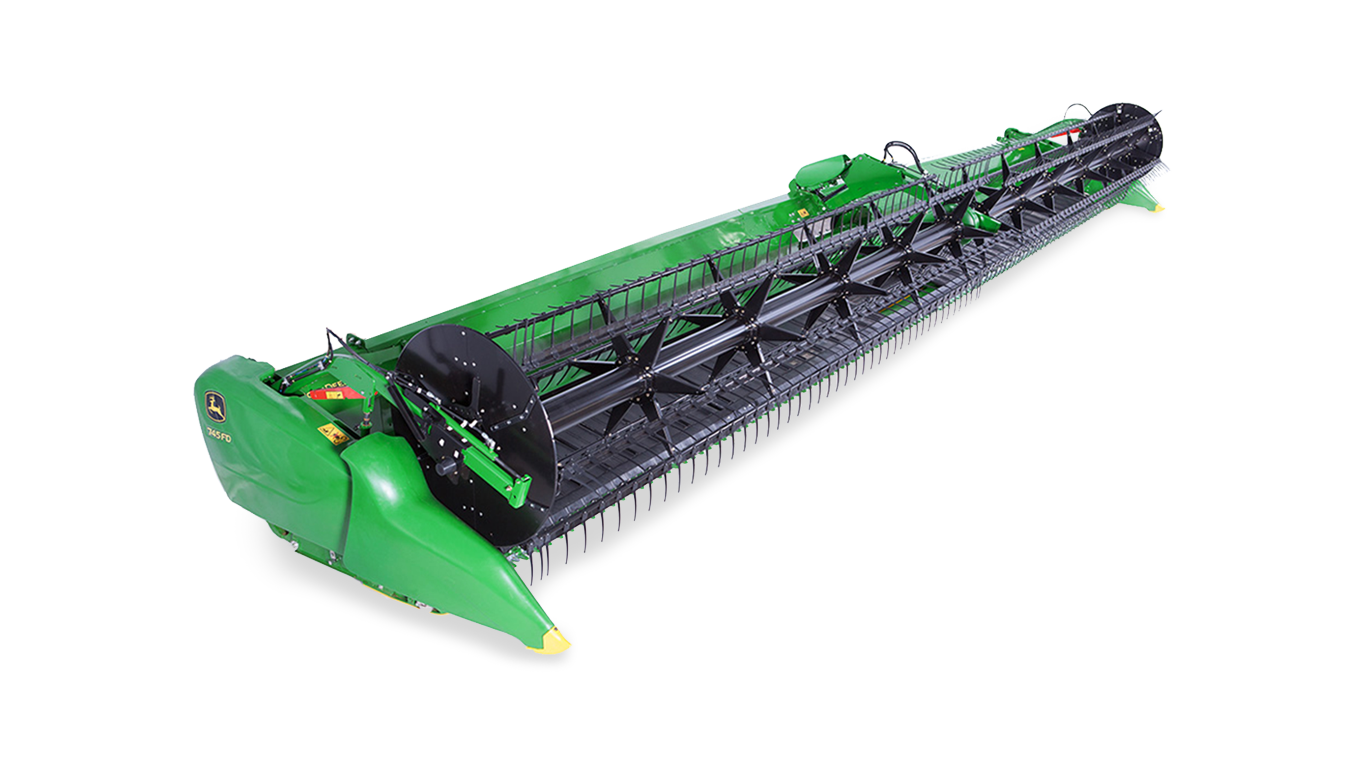

El cabezal HydraFlex serie 700FD dispone del sistema HydraFlex, un sistema de flotación hidráulico con un rango de desplazamiento de hasta 190mm permitiendo una capacidad de seguimiento del terreno para una amplia variedad de cultivos y condiciones con especial enfoque en judías y guisantes.
Alimentación con las espigas por delante
La tecnología de bandas de plataforma Draper de la serie 700FD HydraFlex™ proporciona un flujo de material fluido desde el cabezal a la cosechadora a través del alimentador de mies. Este diseño de bandas de plataforma Draper aumenta el rendimiento de las cosechadoras de rotor de John Deere. Con la plataforma Draper, el operador puede comenzar más temprano y terminar más tarde.
Características y ventajas
Funcionalidad:
Las bandas de la plataforma Draper se accionan mediante motores de transmisión hidráulica con velocidad controlada desde la cabina para ir adaptándola sobre la marcha a las condiciones del cultivo. Esto facilita el trabajo del operador fuera de la cabina.

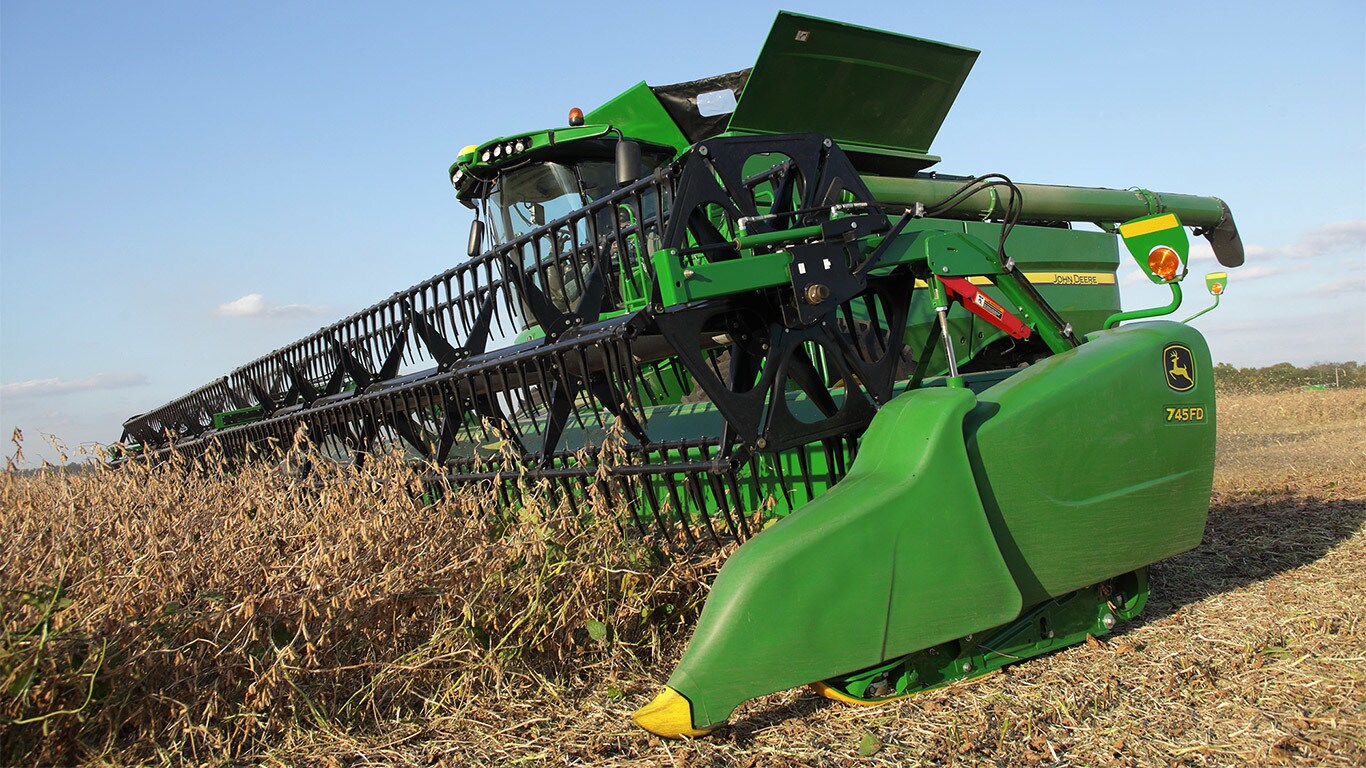

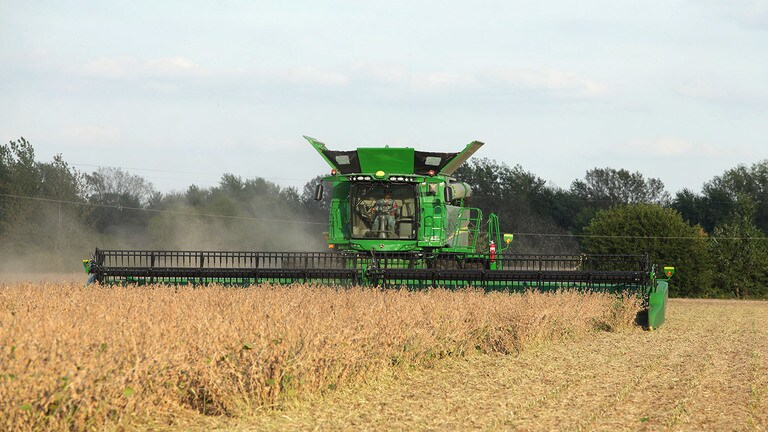

Las plataformas Draper HydraFlex 700FD incluyen un sistema de flotación hidráulico, exclusivo en el sector, que aumenta la capacidad de seguimiento del suelo en una amplia variedad de cultivos y condiciones. Con esta tecnología se pueden cosechar fácilmente cultivos de bajo crecimiento como judías y guisantes o cultivos tumbados.
Característica y ventaja:
Cilindro hidráulico en el brazo de flotación
Brazo de flotación en la serie 700FD
El operador simplemente ajusta desde la cabina el mando del codificador del apoyabrazos, que varía la presión en los cilindros hidráulicos de los brazos de flotación. Esto controla la presión de la barra de corte sobre el suelo según las condiciones.
Con el sistema de flotación HydraFlex, el operador varía la presión de la barra de corte sobre el suelo sin afectar a la altura de corte del cultivo, incluso a altas velocidades de avance. El sistema de flotación hidráulico tiene un intervalo de flotación de 19 cm (7,5 in) que permite obtener presiones óptimas. Para bloquear la plataforma Draper HydraFlex en el modo rígido se aumenta la presión de flotación hasta su máximo valor.
Las plataformas Draper HydraFlex™ 700FD tienen características y opciones adicionales que facilitan la introducción uniforme de cultivos frondosos en el alimentador de mies. Para cosechar colza y otros cultivos frondosos, la plataforma 700FD puede equiparse opcionalmente con un sinfín de transporte de cosecha superior, tambor de doble posición, conjunto de sellado de sección central y cuchillas laterales de colza. Todas las características están disponibles directamente a través de la lista de precios de John Deere. Las cuchillas laterales están disponibles a través de Zürn Harvesting.
Sinfín de transporte de cosecha superior, 45,7 cm (18 in)
Tambor de alimentación de doble posición
Cuchilla lateral de accionamiento mecánico
Características:
Tambor de alimentación de 40,64 cm (16 in)
Ajustes para levantar o bajar el tambor
Ahora, el modelo 700FD incluye de serie un tambor de doble posición. Esto permite al operador seleccionar un ajuste superior o inferior, equivalente a un tambor de 40,6 cm (16 in) y un tambor de 35,6 cm (14 in), respectivamente. Todas las plataformas Draper 700FD saldrán de fábrica con el tambor en la posición de 40,6 cm (16 in), que es la posición normal. Para colza y otros cultivos frondosos, la colocación del tambor en la posición superior aumentará el rendimiento.

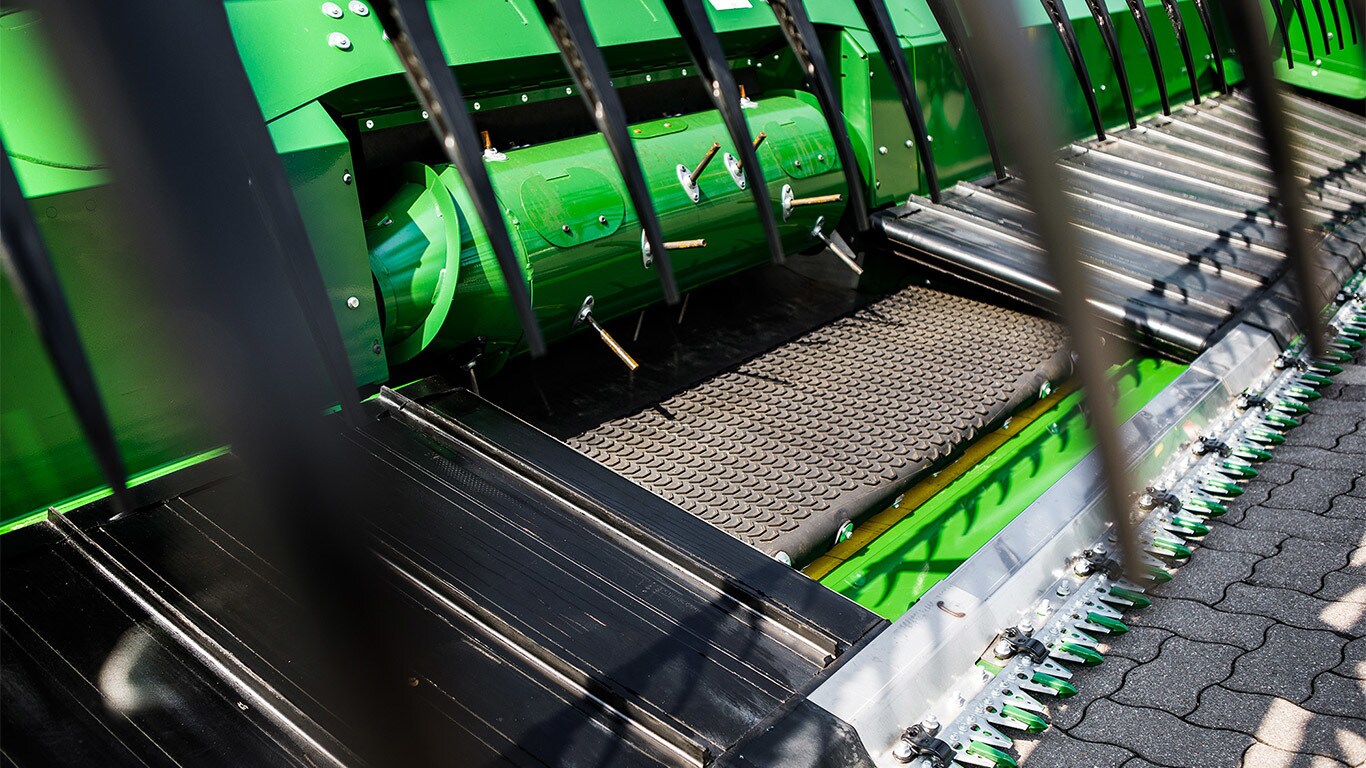

Dedo del sinfín retráctil del tambor de alimentación
Una característica de las plataformas Draper 700FD es un dedo de sinfín retráctil del tambor de alimentación para mejorar la alimentación de cultivos en los extremos del tambor. En algunas condiciones de cultivo, este puede vacilar en las esquinas del tambor de alimentación; los dedos retráctiles del tambor hacen que siga entrando en la cosechadora. Esto mejora la fluidez de la alimentación y el rendimiento de la cosechadora.
Mandos del CommandARM para cosechadoras de la serie S700
El control de velocidad de las bandas de la 700FD está completamente integrado en la interfaz del operador de las cosechadoras John Deere. La velocidad de las bandas laterales de la plataforma Draper puede cambiarse ajustando los mandos del CommandARM™ desde la cabina. Por tanto, el operador aumenta o reduce el caudal hidráulico de aceite a los motores para variar la velocidad de las bandas laterales de la plataforma Draper. El software de la cosechadora permite reducir la velocidad de las bandas laterales a un valor fijo, pulsando un botón en los mandos del CommandARM. Además, se integra un sistema de protección de bandas de la plataforma en la Draper HydraFlex™ 700FD para minimizar los daños en las bandas laterales a causa del patinaje.
Característica y ventaja:
Patín de mayor altura de corte
Con la tecnología HydraFlex de la 700FD, la barra de corte realiza un excelente seguimiento del suelo en toda su anchura. Para cosechar eficientemente cultivos de bajo crecimiento y cultivos tumbados, la altura de corte de la barra de corte es de 38 mm (1,5 in).
Este accesorio de patín de mayor altura de corte incluye patín y sellos flexibles de extremo, elevando de 38 mm (1,5 in) a 63 mm (2,5 in) la altura de corte de la barra de corte.
La 700FD incluye de serie una varilla divisora de extremo.
Característica y ventaja:
Las cajas de engranes de la transmisión de cuchillas epicicloidal reforzada proporcionan un sistema de transmisión de cuchillas mejorado que aumenta la fiabilidad y la capacidad de transmisión.
El sistema de cuchillas de corte doble, incluido de serie en todas las plataformas Draper HydraFlex™ 700FD, proporciona un corte limpio a mayores velocidades de desplazamiento.
La sincronización de este exclusivo sistema de transmisión doble de las cuchillas lo convierte en el sistema de transmisión recíproco de cuchillas más fluido del mercado.
Característica y ventaja:
Sistema de cuchillas de corte doble
Transmisión de cuchillas epicicloidal
Sistema de transmisión doble de las cuchillas
| Longitud de la barra de corte | 9,14 m 30 ft |
|||
|---|---|---|---|---|
| Transmisión de cuchilla | De serie: cuchilla doble Opcional: único |
|||
| Velocidad de cuchilla | 490 cycles/min | |||
| Velocidades de trabajo del molinete | 6-70 rpm | |||
| Control de velocidad de las correas de la plataforma Draper | Sistema hidráulico desde la cabina (solo correas laterales) |
| Tipo | Correa de la plataforma de cortina de barra de corte flexible |
|---|
| Tipo | Sistema de transmisión de cuchillas en línea recta | |||
|---|---|---|---|---|
| Longitud | 9,14 m 30 ft |
|||
| Transmisión de cuchilla | De serie: cuchilla doble Opcional: único |
|||
| Velocidad de cuchilla | 490 cycles/min | |||
| Inclinación de la barra de corte | De serie: hidráulico, inclinación máxima 9 degree (angle) |
| Número de paletas | De serie: seis bates de polipropileno Opcional: dedos de acero |
|||
|---|---|---|---|---|
| Dedos | De serie: Nailon Opcional: Acero |
|||
| Diámetro | 106,7 cm 42 in. |
|||
| Control de la altura | Sistema hidráulico | |||
| Control de velocidad | Sistema hidráulico | |||
| Elevación del molinete | Rango del cilindro: 185 mm 7,3 in. Rango total: 251 mm 9,9 in. |
|||
| Ajuste longitudinal del molinete | Rango del cilindro: 359 mm 14,1 in. Rango total: 616 mm 24,3 in. |
|||
| Retorno del molinete | De serie | |||
| Inversión del molinete | De serie | |||
| Velocidades de trabajo | 6-70 rpm | |||
| Velocidades de trabajo, r/min (molinete de 54-in.) |
| Anchura | Correa transversal: 1016 mm 40 in. Correa central: 1778 mm 70 in. |
|||
|---|---|---|---|---|
| Altura de limpieza | Listones: 19,05 mm 0,75 in. |
|||
| Velocidad de trabajo | Correa transversal: 0-228 m/min 0-748 fpm Correa central: 250 m/min 820 fpm |
|||
| Control de velocidad | Sistema hidráulico desde la cabina (solo correas laterales) | |||
| Inversión de correa central | De serie |
| Diámetro | 414 mm 16 in. |
|||
|---|---|---|---|---|
| Dedos del tambor alimentador | Redondos y reforzados con muesca de separación y chapa de seguridad Diámetro: 16 mm 0,625 in. |
|||
| Número de dedos | 20 | |||
| Base de los dedos del sinfín | Galón doble, retráctil | |||
| Alcance de los dedos | 152 mm 6 in. |
|||
| Inversión de tambor/sinfín | De serie | |||
| Velocidad de trabajo, rpm | 234 rpm | |||
| Registro de limpieza central | De serie |
| Tipo | Electrohidráulico | |||
|---|---|---|---|---|
| Detección de altura de la unidad de corte bajada | De serie | |||
| Detección de altura de la unidad de corte levantada | Opcional: tres sensores |
| Tipo | Opcional: transmisión hidráulica |
|---|
| Longitud de la plataforma | 9,9 m 52,4 ft |
|||
|---|---|---|---|---|
| Profundidad de trabajo total | Con divisores: 2,74 m 9,0 ft |
|||
| Anchura de transporte, posición de campo | 10,27 m 33,7 ft |
|||
| Anchura de transporte sobre rueda, menos divisores | ||||
| Longitud de transporte, elevador hidráulico extendido |
| Peso aproximado (molinete de paletas) | ||||
|---|---|---|---|---|
| Peso aproximado (molinete recogedor) | Transmisión de cuchilla única: 3206 kg 7609 lb Transmisión de cuchilla doble: 3344 kg 7373 lb |
|||
| Peso aproximado (con transporte) | ||||
| Peso aproximado (molinete opcional de 54 pulgadas) |
| Fecha en que se obtuvo la información |
|---|
