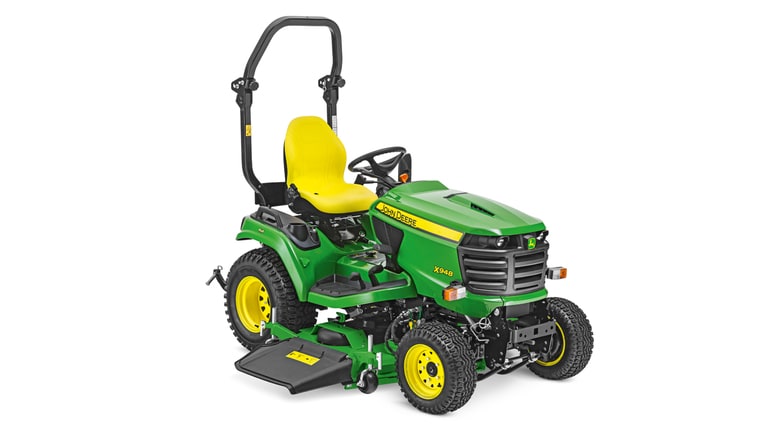

Todos los modelos Serie X940 integran un robusto sistemade protección antivuelco (ROPS) para mantener al operador segurodurante el trabajo. La barra puede ser abatida hacia abajotemporalmente para trabajar debajo de árboles o zonas frondosas.
No necesita herramientas ni esfuerzospara conectar y desconectar estaplataforma de corte. Sólo avance enmarcha atrás lentamente hasta oír un“click”.

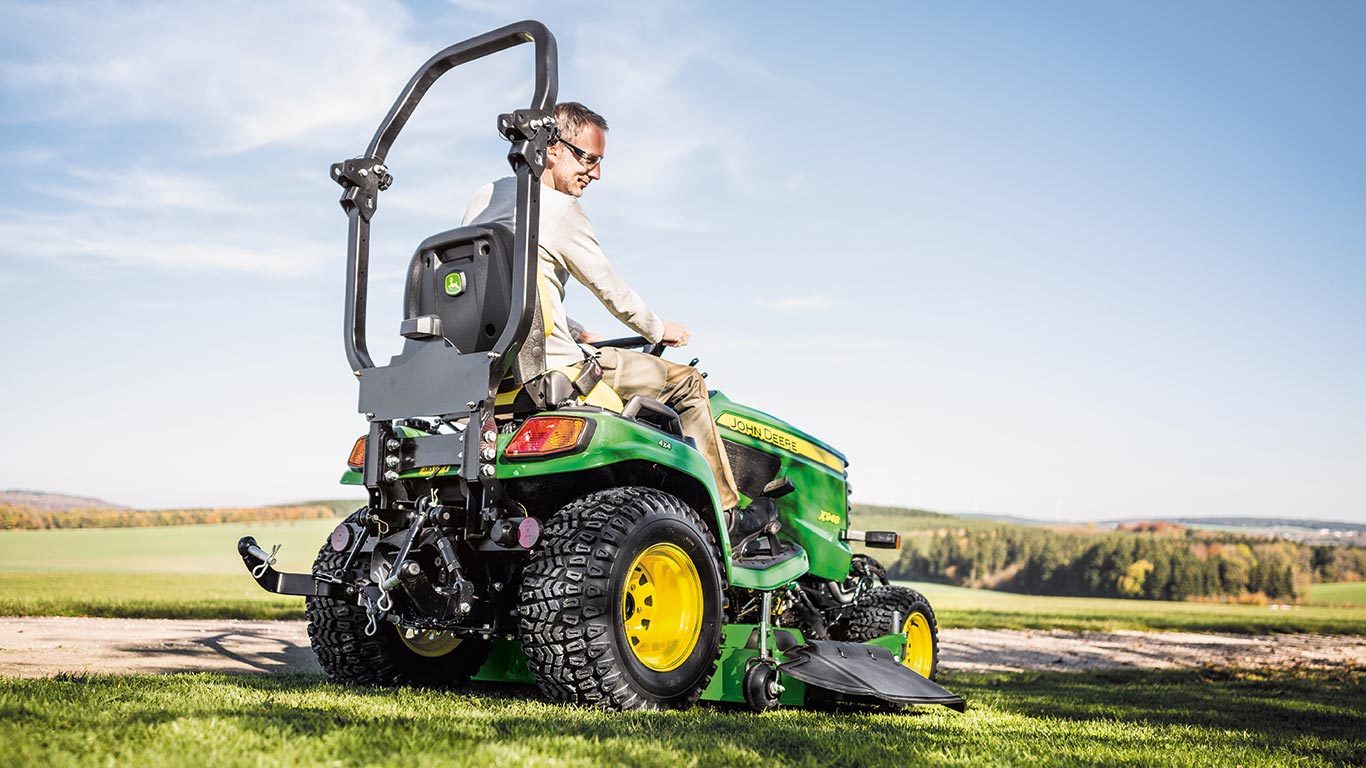

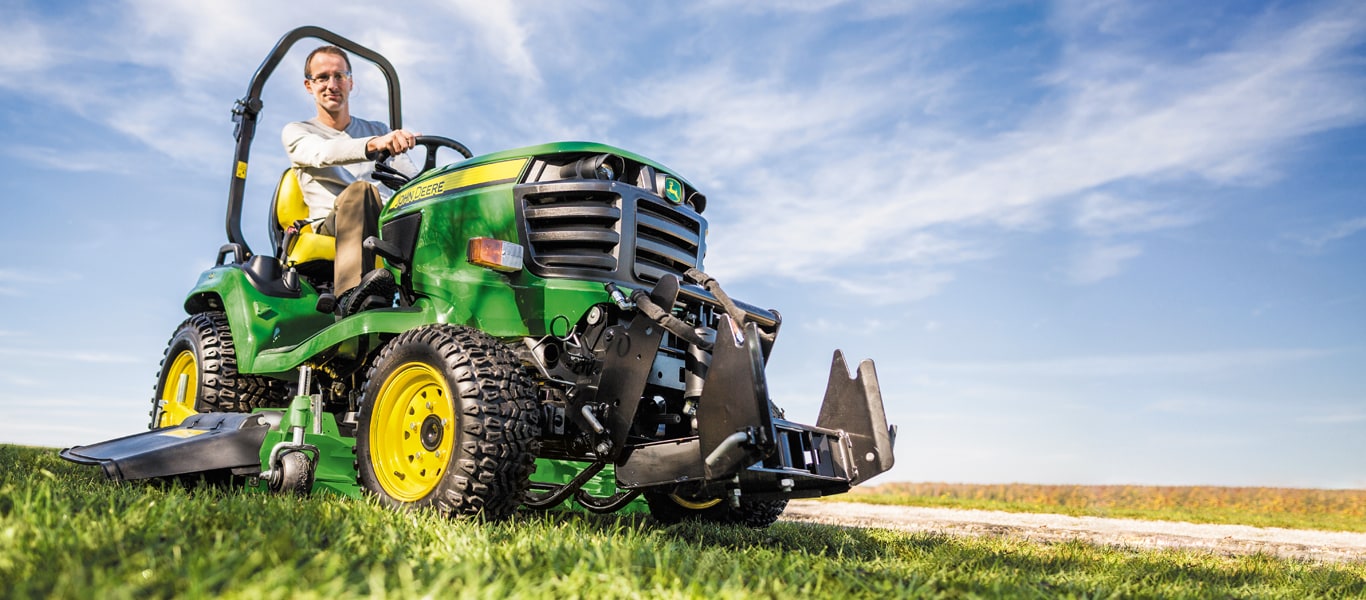

Segado con el tractor X940
Segado con el tractor X949
Los tractores X940 de la serie Signature ofrecen estas importantes ventajas de rendimiento:
Diseño de plataforma amplia
Capó elegante con rejillas de aire integradas
Los tractores X940 de la serie Signature tienen un diseño muy compacto que ofrece capacidades de nivel profesional.
La plataforma de conducción es amplia y organizada:

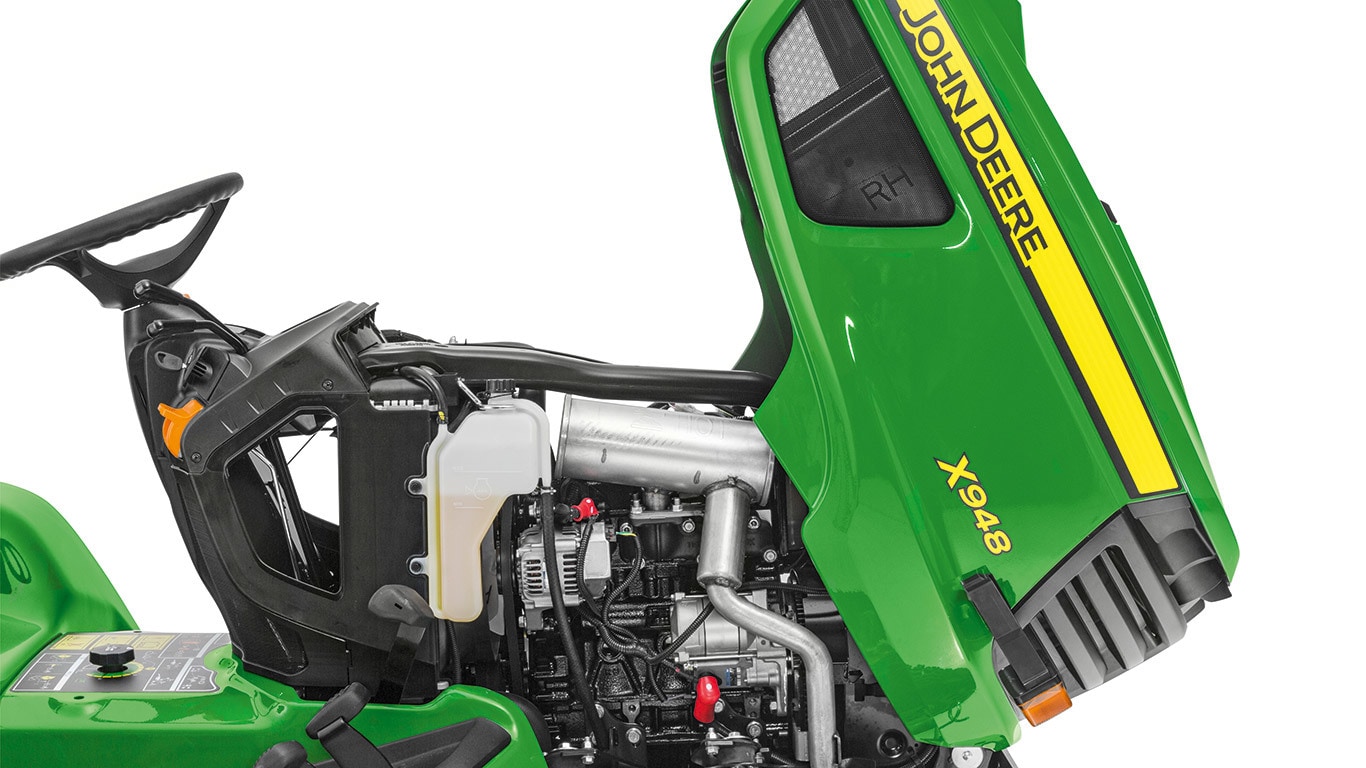

El capó monopieza recubre completamente el motor:
Motor diésel de 17,9 kW (24 CV)
Un motor diésel de tres cilindros refrigerado por líquidos proporciona niveles excepcionales de potencia, rendimiento, economía de combustible y duración para afrontar aplicaciones de uso comercial:
Potencia (CV) |
Par motor máximo |
Refrigeración |
Cilindrada |
18 kW (24,5 CV) |
--- |
Por líquido |
903 cc |
Mallas de aspiración de aire
Rejilla del radiador extraída para limpiarla
El aire de admisión del motor circula por paneles de filtrado en la base del pedestal y por los lados derecho e izquierdo del tractor:
Filtro de aire de motor diésel
El motor diésel utiliza un filtro de aire, tipo cartucho ciclónico, sustituible y de servicio intensivo:
Indicador de restricción del filtro de aire
El indicador de restricción del filtro del aire forma parte del equipo de serie:
Válvula de control de la dirección asistida
La dirección asistida es un equipo de serie. Proporciona control sin esfuerzo, similar al de un automóvil:
|
Dirección en dos ruedas, tracción a dos ruedas |
Dirección en las cuatro ruedas y tracción en las cuatro ruedas permanente |
Tracción en las cuatro ruedas permanente, dirección a dos ruedas |
Radio de giro |
635 mm |
533,4 mm |
600 mm |
Radio del círculo sin cortar (plataforma de corte de 152 cm) |
711,2 mm |
470 mm |
711,2 mm |
Vueltas entre topes a la izquierda |
2,5 |
2,8 |
2,8 |
Vueltas entre topes a la derecha |
2,1 |
2,1 |
2,1 |
Transeje hidrostático para dirección a dos ruedas
Un resistente transeje hidrostático comercial para uso intensivo aborda una amplia variedad de aplicaciones en suelo y usos de jardinería profesional.
El control infinito de la velocidad de avance y el cambio de dirección suave proporcionan eficiencia y comodidad para el operador.
El bloqueo del diferencial aporta fuerza positiva a las dos ruedas motrices para aumentar la tracción. El operador puede activarlo cuando lo necesite.
| Avance | 0 a 13,7 km/h |
| Marcha atrás | 0 a 9,7 km/h |
Ofrece muchas características de calidad:
El equipo de serie incluye un enfriador de aceite de la transmisión:
Bastidor de acero soldado en toda su extensión
La gran resistencia del bastidor de perfiles en C y de acero soldado en toda su extensión permite trabajar con equipos pesados:
Bastidor de soldadura robótica por arco en atmósfera inerte (MIG):
Soporte para contrapesos delantero Quik-Tatch integrado en el bastidor:
Imagen de enganche receptor y enganche de bola opcionales
Enganche receptor delantero integrado en el bastidor:
Tractor X940 en funcionamiento con plataforma de corte 48A
La plataforma de corte Accel Deep™ de 122 cm, fabricada en acero forjado con parte superior plana, ofrece niveles excelentes de corte, productividad, limpieza, duración y versatilidad. Rendimiento óptimo y dispersión de los recortes, incluso a velocidades de segado elevadas o con gramíneas altas:
NOTA: La plataforma de corte 48A 9095M requiere un apero de conexión estándar o automático (similar a las plataformas de corte 54 HC y 60 HC). A diferencia del eje de transmisión de las 54 HC y 60 HC, la plataforma de corte 48A no es del tipo de conexión por montura. Los operadores pueden girar 90 grados las ruedas de la plataforma, rotar la plataforma de corte 48A debajo del tractor y utilizar la conexión automática para conectar el eje de la toma de fuerza (TDF).
Parte inferior de la plataforma de corte 48A (se muestra una plataforma de corte Z300 ZTrak™ similar)
La profundidad de la plataforma de corte forjada ofrece una calidad de corte excelente. Ofrece espacio para que el material cortado y suspendido salga de la plataforma sin picarlo:
Plataforma de corte Accel Deep™ 48A (se muestra en un tractor X584 similar)
La plataforma de corte de forjado profundo ofrece gran productividad para completar antes el trabajo. Ofrece espacio para que el material cortado y suspendido salga de la plataforma rápidamente, reduciendo la cantidad de material repicado y aumentando la potencia disponible para cortar el césped entrante:
La gran abertura de descarga es alta y ancha para poder procesar más material:
Plataforma de corte Accel Deep™ 48A (se muestra en un tractor X584 similar)
La parte plana superior de la plataforma forjada es ideal para mantener la limpieza de la plataforma y del operador:
Limpiar la parte superior e inferior de la plataforma de corte es una de las tareas de mantenimiento más frecuentes:
Boca de lavado de la segadora
Boca de lavado de la segadora con conector de manguera (adquirido localmente)
Se incluye una boca de lavado que facilita el lavado de la parte inferior de la plataforma de corte.
Rueda de fácil ajuste y refuerzo lateral de la segadora (se muestra un tractor X584 similar)
La plataforma de corte 48A dispone de soportes de mangueta reforzados que mantienen la alineación de las cuchillas, incluso después de años de servicio intensivo:
Las ruedas de la segadora son de servicio intensivo:
La plataforma de corte 48A incorpora un parachoques lateral formado por una barra de acero maciza de 16 mm de diámetro que ofrece resistencia y protección adicionales.
Las capas de pintura en dos fases, electroforética y en polvo, aumentan la protección contra el óxido.
La extrema versatilidad incorporada al diseño de la plataforma de corte 48A permite alternar con máxima facilidad sus modos de descarga:
Imagen de la bolsa de recogida trasera opcional Power Flow™ de 500 l con tres bolsas
Soplador Power Flow™
Sistemas de recogida de material utilizables con el soplador Power Flow™:
El soplador Power Flow™ y la rampa se instalan fácilmente. El soplador Power Flow™ gira hacia fuera para facilitar su limpieza y mantenimiento.
Tractor X949 en funcionamiento con plataforma de corte HC de 137 cm
Vista lateral de la plataforma de corte
Un diseño de plataforma profunda de 14 cm brinda un flujo de aire óptimo que permite procesar el material con rapidez y eficacia. La plataforma está forjada en acero de calibre 9 y 3,8 mm, y cuenta con un refuerzo soldado en el borde inferior para aumentar su resistencia y durabilidad.
Vista superior de la plataforma de corte HC de 137 cm
Vista inferior de la plataforma de corte HC de 137 cm
La plataforma de gran capacidad de 137 cm se estampa en una prensa hidráulica para minimizar el número de soldaduras y proporcionar una parte inferior lisa que reduce la acumulación de material:
Boca de lavado de la segadora
Boca de lavado de la segadora con conector de manguera
Se incluye una boca de lavado que facilita el lavado de la parte inferior de la plataforma de corte:
Se puede adquirir localmente un adaptador apropiado del extremo de la manguera para conectarlo a la boca de lavado.
Apero opcional de gran rendimiento para mulching
Componentes del apero para mulching (imagen del 48 HC)
Este apero ofrece un rendimiento excepcional en la producción de mulching:
Apero MulchControl™ opcional
MulchControl™ con deflector cerrado
Palanca de MulchControl™
El apero MulchControl™ hace que el mulching sea más práctico en muchas situaciones porque, además de su excelente rendimiento de mulching, permite la fácil conversión de la segadora cuando se prefiere descargar lateralmente o recoger el césped cortado. Las ventajas del mulching de residuos de gramíneas incluyen lo siguiente:
MulchControl™ es un sistema innovador, sencillo y fácil de usar y mantener:
MulchControl™ es ideal para las siguientes situaciones de segado:
Con MulchControl™, el operador decide cuál será el uso de los residuos. El operador puede ahora aprovechar todas las ventajas del mulching y cambiar fácilmente a descarga lateral o a embolsado cuando sea necesario.
Limitaciones de MulchControl™
En modo de descarga lateral, el MulchControl™ sigue transformando en mulching alrededor de un tercio del material. Por lo tanto, el modo de descarga lateral es básicamente un modo de mulching parcial. Esto puede suponer una ventaja al realizar la descarga lateral o el embolsado, porque contribuye a reducir el volumen de material descargado. En otros casos, podría suponer una desventaja:
Compatibilidad de MulchControl™
El MulchControl™ es un kit de montaje en campo. Incluye cuchillas para mulching:
Tractor de tracción en las cuatro ruedas situándose sobre una plataforma de corte de gran capacidad
Tractor de tracción a dos ruedas situándose sobre una plataforma de corte de gran capacidad
Las plataformas de corte de gran capacidad (HC) tienen rampas en su parte superior para facilitar la instalación:
Para desmontar la plataforma de corte:
Opción AutoConnect™
El eje de transmisión AutoConnect™ es un conjunto opcional que conecta o desconecta automáticamente la transmisión entre la plataforma de corte y el eje de la toma de fuerza (TDF) central del tractor.
No es necesario retirar del tractor la transmisión AutoConnect™ cuando se utilizan equipos de accionamiento delantero.
Consulta rápida de las secuencias de montaje/desmontaje (pasos principales)
John Deere ha diseñado un sistema que facilita el montaje y desmontaje de la plataforma de corte. Para asegurar el éxito deben seguirse con cuidado unos pocos pasos.
La lista siguiente comprende los pasos principales. Se puede consultar un procedimiento más detallado en el manual del operador. Como es probable que el tractor ya tenga instalada la segadora, estos pasos comienzan con el procedimiento para el desmontaje.
DRIVEJD - Siempre productos fiables
Pasos para desmontar la segadora
Sitúa el tractor sobre una superficie nivelada
Prepara la plataforma de corte
Acelera, conecta la tracción auxiliar y sitúa el tractor sobre la plataforma
Pasos para montar la segadora
Verifica que el tractor y la segadora están listos
Conecta la tracción auxiliar, acelera y avanza o retrocede para situar el tractor sobre la segadora
Fija la segadora al tractor
¡Terminado! Fija la altura de la plataforma de corte y empieza a trabajar.
Rueda no engrasable con incrementos de 12,7 mm (número de serie 050.000 y anteriores)
Rueda engrasable con incrementos de 6,4 mm (número de serie 050.001 y posteriores)
Los cambios a las plataformas de corte de gran capacidad (HC) de 137 y 152 cm (número de serie 050.001 y posteriores) utilizadas en los tractores X750 y Xi940 de la serie Signature permiten trabajos de corte más uniforme:
A partir de ahora, el manual del operador recomienda que, para lograr un corte óptimo, las ruedas delanteras y traseras de la segadora se ajusten a una altura de 3,2 mm y 6,4 mm sobre una superficie nivelada y lisa:
Soporte de arrastre trasero de grosor único (número de serie 050.000 y anteriores)
Imagen de un soporte de arrastre trasero de doble grosor (número de serie 050.001 y posteriores)
El grosor del soporte de arrastre trasero se duplica en la superficie de desgaste:
Los intervalos de los números de serie para estos cambios en los modelos de 2017 son los siguientes:
Se dispone de conjuntos de ruedas de segadora para actualizar los modelos de 2013 y posteriores de las plataformas de corte 54 HC y 60 HC (números de serie 50.000 y anteriores) utilizadas en tractores X750 y X940 de la serie Signature:
Tractor X949 en funcionamiento con plataforma de corte HC de 152 cm
Vista lateral de la plataforma de corte
Un diseño de plataforma profunda de 14 cm brinda un flujo de aire óptimo que permite procesar el material con rapidez y eficacia. La plataforma está forjada en acero de calibre 9 y 3,8 mm, y cuenta con un refuerzo soldado en el borde inferior para aumentar su resistencia y durabilidad.
Vista superior de la plataforma de corte HC de 152 cm
Vista inferior de la plataforma de corte HC de 152 cm
La plataforma de gran capacidad de 152 cm se estampa en una prensa hidráulica para minimizar el número de soldaduras y proporcionar una parte inferior lisa que reduce la acumulación de material:
Boca de lavado de la segadora
Boca de lavado de la segadora con conector de manguera opcional
Se incluye una boca de lavado que facilita el lavado de la parte inferior de la plataforma de corte:
Se puede adquirir localmente un adaptador apropiado del extremo de la manguera para conectarlo a la boca de lavado.
Apero opcional de gran rendimiento para mulching
Componentes del apero para mulching (imagen del 48 HC)
Está disponible un apero opcional para mulching:
Apero MulchControl™ opcional
MulchControl™ con deflector cerrado
Palanca de MulchControl™
El apero MulchControl™ hace que el mulching sea más práctico en muchas situaciones porque, además de su excelente rendimiento de mulching, permite la fácil conversión de la segadora cuando se prefiere descargar lateralmente o recoger el césped cortado. Las ventajas del mulching de residuos de gramíneas incluyen lo siguiente:
MulchControl™ es un sistema innovador, sencillo y fácil de usar y mantener:
MulchControl™ es ideal para las siguientes situaciones de segado:
Con MulchControl™, el operador decide cuál será el uso de los residuos. El operador puede ahora aprovechar todas las ventajas del mulching y cambiar fácilmente a descarga lateral o a embolsado cuando sea necesario.
Limitaciones de MulchControl™
En modo de descarga lateral, el MulchControl™ sigue transformando en mulching alrededor de un tercio del material. Por lo tanto, el modo de descarga lateral es básicamente un modo de mulching parcial. Esto puede suponer una ventaja al realizar la descarga lateral o el embolsado, porque contribuye a reducir el volumen de material descargado. En otros casos, podría suponer una desventaja:
Compatibilidad de MulchControl™
El MulchControl™ es un kit de montaje en campo. Incluye cuchillas para mulching:
Tractor de tracción en las cuatro ruedas situándose sobre una plataforma de corte de gran capacidad
Tractor de tracción a dos ruedas situándose sobre una plataforma de corte de gran capacidad
Las plataformas de corte de gran capacidad (HC) tienen rampas en su parte superior para facilitar la instalación:
Para desmontar la plataforma de corte:
Opción AutoConnect™
La transmisión AutoConnect es un conjunto opcional que conecta o desconecta automáticamente la transmisión entre la plataforma de corte y el eje de la toma de fuerza (TDF) central del tractor.
No es necesario retirar del tractor la transmisión AutoConnect™ cuando se utilizan equipos de accionamiento delantero.
Consulta rápida de las secuencias de montaje/desmontaje (pasos principales)
John Deere ha diseñado un sistema que facilita el montaje y desmontaje de la plataforma de corte. Para asegurar el éxito deben seguirse con cuidado unos pocos pasos.
La lista siguiente comprende los pasos principales. Se puede consultar un procedimiento más detallado en el manual del operador. Como es probable que el tractor ya tenga instalada la segadora, estos pasos comienzan con el procedimiento para el desmontaje.
DRIVEJD - Siempre productos fiables
Pasos para desmontar la segadora
Sitúa el tractor sobre una superficie nivelada
Prepara la plataforma de corte
Acelera, conecta la tracción auxiliar y sitúa el tractor sobre la plataforma
Pasos para montar la segadora
Verifica que el tractor y la segadora están listos
Conecta la tracción auxiliar, acelera y avanza o retrocede para situar el tractor sobre la segadora
Fija la segadora al tractor
¡Terminado! Fija la altura de la plataforma de corte y empieza a trabajar.

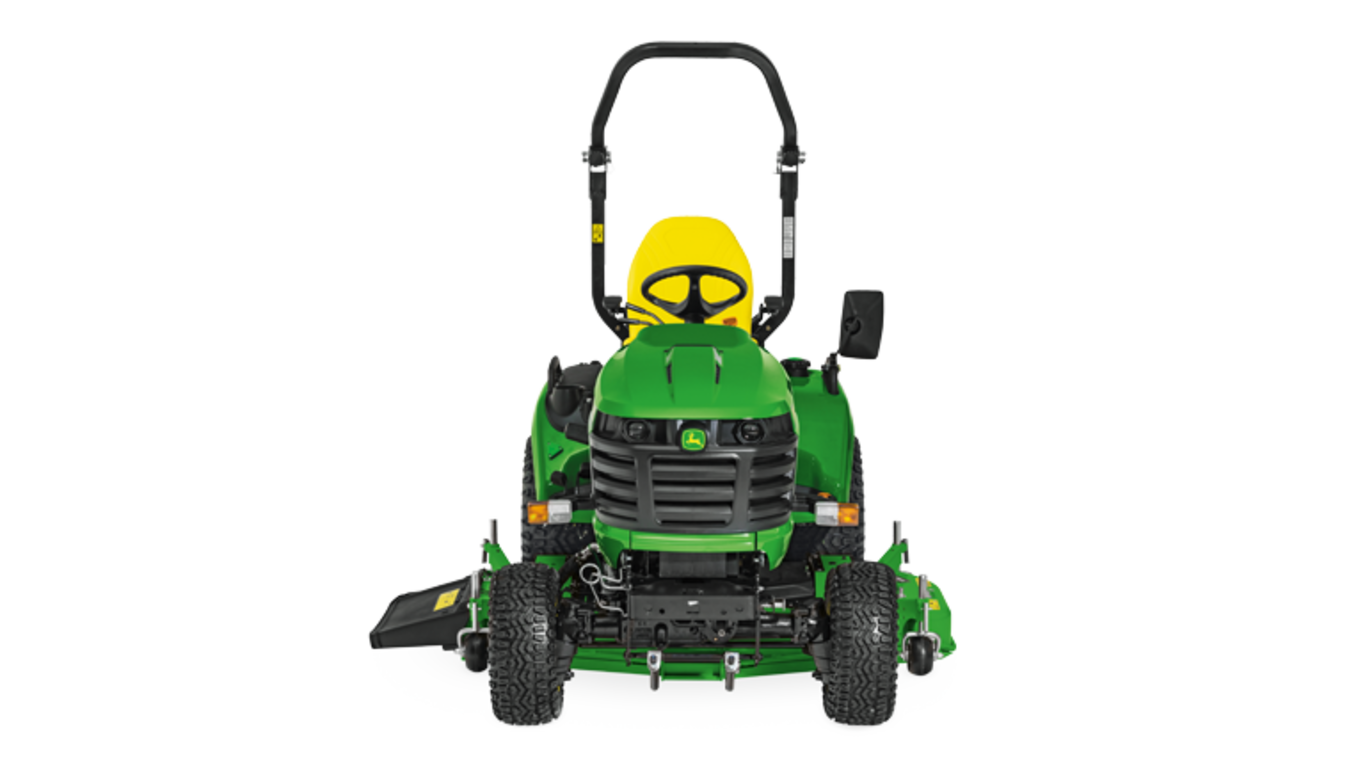

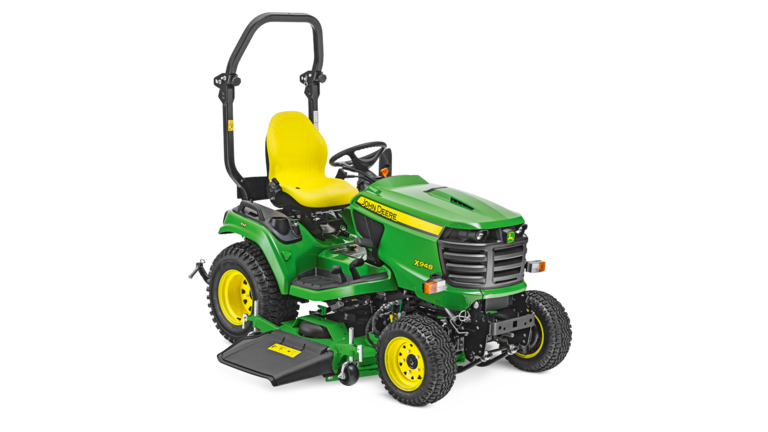

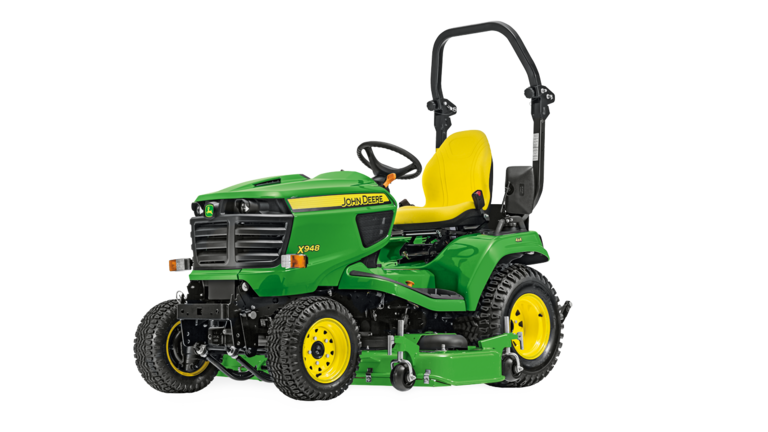

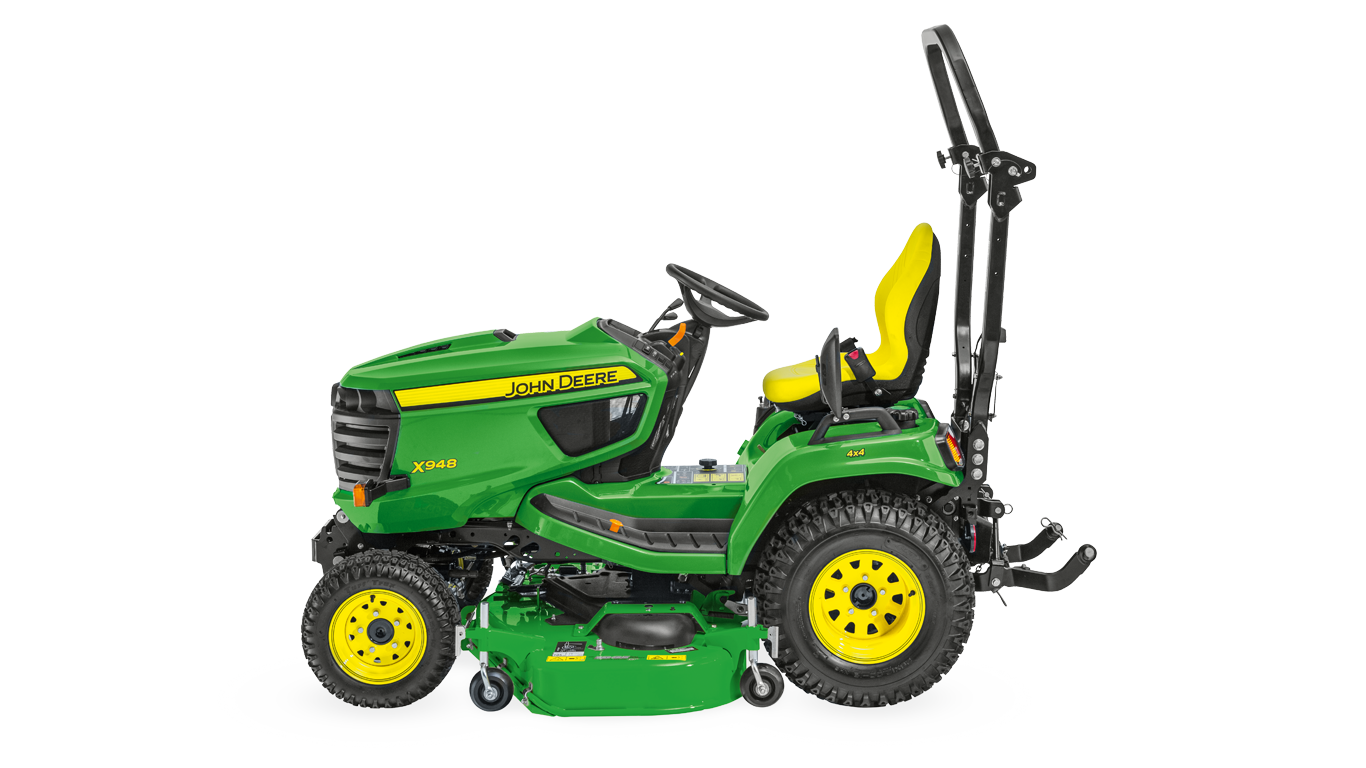

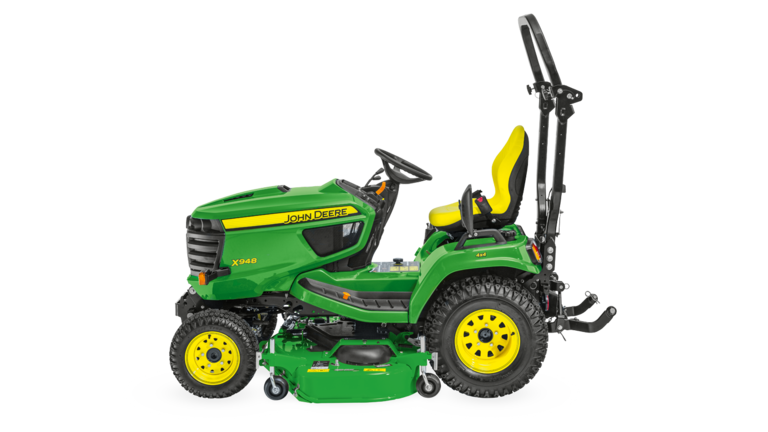

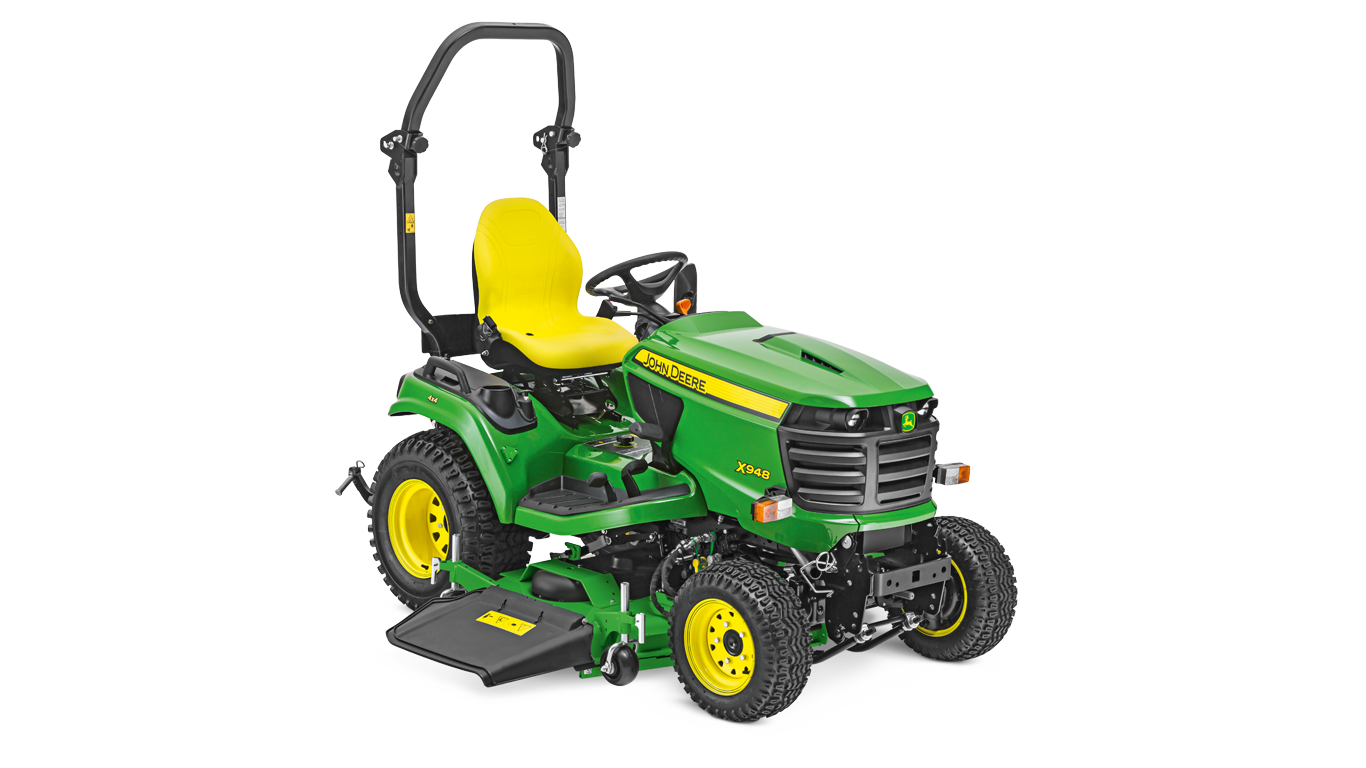

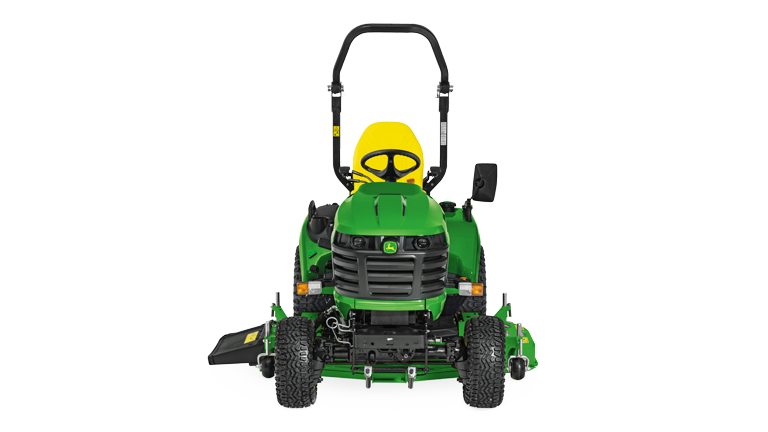

Segado con el tractor X948
Palanca de MulchControl™ (se muestra en una plataforma de corte de 152 cm)
El sistema opcional MulchControl™ facilita el proceso de mulching en muchas situaciones de segado, no solo por su excelente rendimiento en el trabajo de mulching, sino también porque permite una conversión sencilla de la plataforma de corte cuando resulta más conveniente realizar una descarga lateral o recoger el césped. Las ventajas del mulching de residuos de gramíneas incluyen lo siguiente:
MulchControl™ con deflector abierto (se muestra en una plataforma de corte de alta capacidad (HC) de 152 cm)
MulchControl™ con deflector cerrado (se muestra en una plataforma de corte de alta capacidad de 152 cm)
MulchControl™ es un sistema innovador, sencillo y fácil de usar y mantener:
MulchControl™ es ideal para las siguientes situaciones de segado:
Con MulchControl™, el operador decide cuál será el uso de los residuos.
Se puede solicitar un accionador hidráulico opcional de MulchControl™ para cambiar el deflector del MulchControl™ utilizando la palanca de control hidráulico del tractor. Los operadores pueden alternar los dos modos sin interrumpir el proceso de segado, para cambiar de modo en las siguientes condiciones:
En modo de descarga lateral, el sistema MulchControl™ seguirá realizando el mulching para triturar alrededor de un tercio del material. Por lo tanto, el modo de descarga lateral es básicamente un modo de mulching parcial. Esto puede suponer una ventaja al realizar la descarga lateral o el embolsado, porque contribuye a reducir el volumen de material descargado. En otros casos, podría suponer una desventaja:
El deflector MulchControl™ puede abrirse o cerrarse con el soplador Power Flow™ instalado. El soplador Power Flow™ funciona sin material cuando el deflector está cerrado.
Cada sistema MulchControl™ es un kit de montaje en campo opcional que incluye todo lo necesario para el accionamiento por palanca: deflectores, palanca y cuchillas de mulching. El accionador hidráulico opcional debe solicitarse por separado.
MulchControl™ es compatible con tractores X750, X754, X758, X940, X948 y X949 con una de las siguientes plataformas de corte:
El accionador hidráulico opcional para MulchControl™ (BUC10536) está disponible para las plataformas de corte de alta capacidad 9096M de 137 cm o 9097M de 152 cm del año de fabricación 2019 en adelante (número de serie 070.001 en adelante). La segadora debe estar equipada con un apero básico para MulchControl™:
MulchControl™ para Accel Deep™ BUC10705 de 122 cm
Imagen de la bolsa de recogida trasera opcional Power Flow™ de 500 l con tres sacos
Soplador Power Flow™
La segadora Edge™ Xtra de 122 cm y las segadoras Edge de gran capacidad (HC) de 137 cm y 152 cm utilizan un potente soplador Power Flow™ para recoger el material en diversos sistemas:
Se caracteriza por:
NOTA: El sistema Power Flow™ limita el uso de las plataformas de corte instalables sin bajarse del asiento, ya que la rampa derecha debe retirarse para montar o retirar la correa de transmisión del Power Flow™.
| Motor potencia nominal: | 18 kW 24,5 (cv)/ 3.400 rpm | |||
|---|---|---|---|---|
| Transmisión | Doble tracción | |||
| Dirección | Hidráulico, Dirección a las 2 ruedas | |||
| Velocidad máx. de avance | 13,7 km/h |
