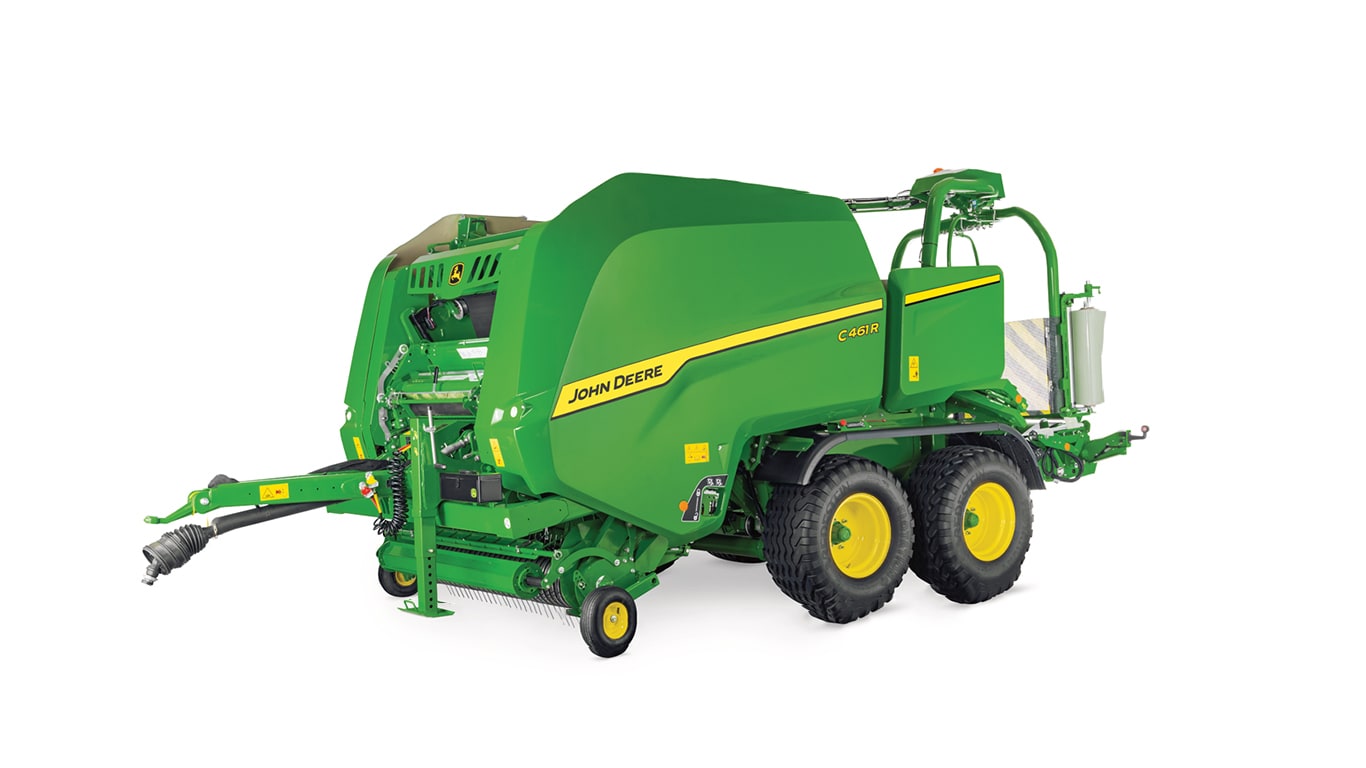

C441REmpacadoras con cámara de prensado
- Eje simple o en tándem
- Ahora con atado de película sobre película
- Excelente en todo tipo de cultivos
- Produce cerca de 80 pacas perfectas por hora
- El valor de reventa elevado asegura el coste más bajo por paca
Dedicación a la versatilidad
Al mismo tiempo que comparte todos los puntos fuertes del modelo F441R, la empacadora C441R ofrece además la elevada capacidad de rendimiento que proporciona nuestro sistema de mesa de transporte para producir un mayor volumen de pacas por día. Su robusta cámara ajustable garantiza unas pacas de densidad y forma excepcionales. El piso, abatible en toda su anchura y con cinemática paralela, le permite eliminar las obstrucciones de manera inmediata desde la comodidad de la cabina. La combinación entre nuestro sistema de encintado comprobado y un mecanismo alimentador para uso intensivo, además de la cámara de prensado de la empacadora F441R, le proporcionarán un ensilado de máxima calidad que perdura en el tiempo.
Características
Expandir todo
Contraer todo
La barra limpiadora de gran diámetro y las cinco barras de dedos proporcionan una alta capacidad de recogida
Las secciones forjadas de pista excéntrica aumentan la fiabilidad
Unidad compresora de rodillo ajustable
El Maxicut™ HC 25 Premium tiene un solo eje para el rotor y los sinfines transversales
El rotor HC limita los atascamientos
El piso móvil cubre toda la anchura del rotor
El sistema cinemático paralelo evita estrechamientos
Material superior para mantener el filo y asegurar larga duración
Protección individual de cada cuchilla para asegurar la calidad del forraje
Control de las cuchillas desde la cabina con Maxicut™ HC 25 Premium
Rodillos con 12 nervaduras
La protección de los rodamientos incluye retén plástico de rebordes y deflector
Los rodamientos engrasables pueden sustituirse fácilmente
Los rodillos azul y rojo están reforzados
El movimiento del portón se amortigua gracias a la gestión de la válvula hidráulica
Decimoctavo rodillo
La columna verde indica el diámetro de la paca elegida; la columna negra indica el estado del diámetro de la paca
La densidad de la paca se puede ajustar desde el monitor ISOBUS a través de la válvula proporcional de densidad de paca
La velocidad del brazo de encintado es de 40 r/min
La C441R tiene capacidad para transportar 12 rollos de plástico
12 rollos de plástico proporcionan la autonomía necesaria para trabajar una jornada completa
Encintado con plástico en la C441R
Canal y bandeja de carga
Dispositivo de almacenamiento de rodillos de atado lateral plegable
Almacenamiento de rollo de atado de plástico adicional
Dos soluciones de atado para el mismo tipo de paca
Empacadora de eje simple
Empacadora de eje en tándem
Neumáticos de eje simple extraanchos de 750 mm
Neumáticos de eje en tándem extraanchos de 620 mm
Eje simple 600/55R22.5 que ofrece una anchura total inferior a 3,00 m
Neumáticos 500/45-22.5 que ofrecen una anchura total inferior a 3,00 m
Los paneles laterales facilitan el acceso a los componentes de la maquinaria
Depósito de 4 l
Ajustes independientes para todas las cadenas
El cartucho de grasa estándar se inserta en el tubo de acero
El tubo de acero se inserta dentro del sistema de engrase
Capacidad para 1200 g de grasa
Todos los ajustes desde el monitor
Práctica ubicación de la caja de herramientas
Hay un panel de control manual a cada lado de la maquinaria
Área iluminada de encintado
Cámara de visión trasera en la empacadora
Las luces de trabajo en la empacadora facilitan la operación nocturna
Monitor GreenStar™ 3/Gen 4 con preparación para vídeo
Pantalla dedicada con vista de cámara individual
Pantalla dedicada con vista de cuatro cámaras
Cámara enfocada en el proceso de descarga
Cámara de descarga bajo la cubierta del motor del brazo de encintado
Monitor Universal 4240 con página de trabajo principal de C441R
Opción para conectar y comenzar a empacar
El sistema de alimentación de alta capacidad aumenta la productividad
El nuevo diseño del recogedor mejora la capacidad y la durabilidad
La barra limpiadora de gran diámetro y las cinco barras de dedos proporcionan una alta capacidad de recogida
Las secciones forjadas de pista excéntrica aumentan la fiabilidad
La empacadora F441R utiliza el mismo recogedor Premium que los modelos de alta gama V4X1R con cámara de prensado variable. Para adaptarse a todas las condiciones, la empacadora está disponible con anchuras de 2 m o 2,2 m.
El recogedor, movido por cadenas reforzadas de 19,05 mm, incluye cinco barras de dedos que giran a baja velocidad. Las barras limpiadoras de gran diámetro permiten incorporar cinco barras de dedos en el recogedor. Con la incorporación de barras de dedos tubulares y rodamientos en la pista excéntrica, todas estas características aseguran un funcionamiento fluido y silencioso, además de un mayor tiempo productivo.
Además de estas características de altas especificaciones, la C441R tiene la ventaja de disponer de barras limpiadoras de acero inoxidable, algo exclusivo en el mercado. El acero inoxidable ofrece las siguientes ventajas:
- Ausencia de óxido
- Baja resistencia al paso de material
- Alta resistencia a los inoculantes más agresivos, como los ácidos propanoicos
Las empacadoras C441R utilizan un diseño de pista excéntrica, sumamente eficaz para la recogida de cultivos húmedos. A diferencia de los diseños sin pista excéntrica, el diseño con recogedor de pista excéntrica:
- Ofrece poca separación entre los dedos y el rotor, limitando la zona muerta.
- Evita apelmazamientos de material, por lo que no se producen atascos en los tambores de recogida.
La unidad compresora de rodillo optimiza el caudal del cultivo
Unidad compresora de rodillo ajustable
Incluida de serie en el recogedor, la unidad compresora de rodillo optimiza el caudal de material.
La unidad compresora de rodillo puede hacer lo siguiente:
- Proporcionar un efecto elástico a los cultivos, incluso los más cortos, facilitando su recogida
- Tirar del cultivo gracias a la gran inercia del rodillo de acero
- Proporcionar cordones uniformes, permitiendo una velocidad de trabajo más rápida y constante
- Minimizar la pérdida de grano
Gracias a dos cadenas de fácil bloqueo, la unidad compresora de rodillo puede adaptarse al tamaño del cordón en cuestión de segundos. La cinemática exclusiva y las varillas de compresión proporcionan al material libertad de movimiento y evitan el estrechamiento, sin que importe la altura del rodillo. El gran diámetro del sistema de 225 mm facilita su rotación y evita el efecto de enterramiento.
Rotor de alta capacidad (HC) para una mayor productividad y durabilidad
El Maxicut™ HC 25 Premium tiene un solo eje para el rotor y los sinfines transversales
El rotor HC limita los atascamientos
Para maximizar la productividad en los hilerados más difíciles, la empacadora C441R incorpora un diseño de rotor HC Premium. Al estar alineados con el rotor, los sinfines transversales limitan el espacio libre entre los dientes del recogedor y el rotor. También se reduce el riesgo de obstrucciones y se mejora mucho el transporte del cultivo. Además, el sencillo diseño del rotor HC Premium reduce el número de piezas móviles y proporciona fiabilidad. Por ejemplo, los esfuerzos sobre el rotor se distribuyen a lo largo del mismo para evitar la sobrecarga de los rodamientos. Además, todos los rotores tienen dedos fabricados con placas de desgaste Hardox® para mejorar drásticamente la resistencia al desgaste, especialmente en campos pedregosos.
La empacadora C441R solo está disponible con picador, con una separación entre las cuchillas de 40 mm u 80 mm.
|
MaxiCut™ HC 13 Premium | MaxiCut™ HC 25 Premium |
Número de cuchillas |
0, 13 |
0, 12, 13, 25 |
Distancia entre cuchillas |
80 mm |
40 mm u |
Mejor uso (tipo de grano) |
Ensilado, heno y paja |
Ensilado, heno y paja |
El piso móvil elimina las peores obstrucciones
El piso móvil cubre toda la anchura del rotor
El sistema cinemático paralelo evita estrechamientos
Hasta los operadores más experimentados pueden sufrir obstrucciones, especialmente al recoger hilerados anchos de ensilado. La C441R está equipada de serie con un sistema de desatascamiento por piso móvil. El piso móvil de la C441R ofrece ventajas exclusivas, entre ellas:
- Diseño de anchura total: al cubrir toda la anchura del recogedor, el sistema puede eliminar todo tipo de atascos, incluso debajo de los sinfines transversales.
- Cinemática en paralelo: al carecer de bisagras delanteras o traseras no existen estrechamientos. La apertura del piso móvil de la C441R deja al descubierto una zona de 40 mm del canal de alimentación. Este espacio es suficiente para descomprimir los cultivos y evitar pérdidas de material.
Con cualquier tipo de picador o de monitor, el sistema de desatascamiento por piso móvil puede ser controlado fácilmente desde la cabina.
Hardox® es una marca comercial de SSAB Technology AB.
Un picado de alta calidad proporciona mejor forraje
Material superior para mantener el filo y asegurar larga duración
Protección individual de cada cuchilla para asegurar la calidad del forraje
Las empacadoras C441R son muy eficientes empacando grandes cantidades de ensilado picado. Los Maxicut™ HC 13 Premium y Maxicut™ HC 25 Premium incorporan cuchillas exclusivas de gran calidad que ofrecen varias ventajas:
- Hasta un 75 por ciento de flexibilidad frente a la generación anterior de cuchillas para reducir el riesgo de rotura de estas.
- Dureza mejorada para proporcionar una mejor calidad de corte y durabilidad de la cuchilla.
El conjunto de chapas de cierre de los huecos de las cuchillas se suministra de serie con todas las maquinarias que incluyen picador. Al utilizar el recogedor MaxiCut™ HC sin cuchillas, el polvo y los restos de cultivo pueden entrar en las ranuras de las cuchillas. Esto impide que las cuchillas vuelvan a la posición de corte, y las obstrucciones se deben eliminar manualmente para liberar las cuchillas.
Las chapas de cierre de los huecos de las cuchillas ocupan el lugar de las cuchillas cuando no se pica el cultivo. Los agujeros del piso móvil se cierran, lo que permite una fácil y rápida reconexión de las cuchillas. Al picar, las chapas de cierre de los huecos de las cuchillas se almacenan y aseguran en un práctico soporte ubicado en el lado derecho de la empacadora.
Escoge el número de cuchillas a utilizar desde la cabina para ahorrar tiempo
Control de las cuchillas desde la cabina con Maxicut™ HC 25 Premium
La C441R puede utilizarse con diversos tipos de cultivos, extendiendo o retirando las cuchillas. Con cualquier tipo de rotor o monitor, la operación se realiza fácilmente desde la cabina.
Con el picador Maxicut™ HC 25 Premium se pueden obtener longitudes de cultivo de apenas 40 mm, pero únicamente es posible activar la mitad de las cuchillas. Este sistema propone trabajar con dos conjuntos de cuchillas diferentes para obtener la misma anchura de picado y permitir el uso de cuchillas afiladas durante más tiempo. El uso de cuchillas afiladas en lugar de romas puede reducir el consumo de combustible hasta en un 10 por ciento.
La cámara de prensado reforzada asegura densidad, duración y capacidad multicultivo
Los rodillos están fabricados para una larga vida útil
Rodillos con 12 nervaduras
La protección de los rodamientos incluye retén plástico de rebordes y deflector
A fin de asegurar su calidad, en la C441R los rodillos no están formados por dos mitades unidas por soldadura. John Deere utiliza exclusivamente tubos que incluyen 12 nervaduras para aumentar el agarre en los cultivos, incluso en condiciones extremadamente secas. A comparación de los rodillos de 10 nervaduras, la solución de 12 nervaduras ofrece hasta un 20 por ciento más de puntos de contacto con la paca para potenciar su rotación. Un proceso de fabricación específico produce una forma perfectamente cilíndrica, evitando vibraciones.
Los rodamientos engrasables pueden sustituirse fácilmente
Todos los rodillos van montados en rodamientos más grandes de 50 mm de diámetro y 90 mm de anchura, o bien de 55 mm de diámetro y 100 mm de anchura. La capacidad de carga de los rodamientos se ha aumentado en un 20 por ciento en el lado izquierdo de la maquinaria y en un 35 por ciento en el derecho. Todos los rodamientos son engrasables. Además, un retén plástico de rebordes integrado en un deflector impide el contacto de los rodamientos con residuos, el líquido producido por el ensilado y la humedad.
Para alargar la vida útil de la maquinaria, los rodamientos de rodillos tienen un 20 por ciento de capacidad de carga adicional en el lado izquierdo y un 35 por ciento en el derecho a comparación de las series anteriores.
Rodillos diseñados para resistir las sobrecargas
Los rodillos azul y rojo están reforzados
La calidad del acero de los rodillos proporciona hasta un 20 por ciento más de rendimiento de resistencia. En función de su posición, los rodillos soportan cargas y esfuerzos diferentes, específicamente:
- Los rodillos 14 y 17 (azul) transmiten la carga de la caja de cambios principal a las cadenas secundarias (parte frontal de la cámara de prensado y portón trasero) y la pareja de rodillos numerados 10 y 11 (rojo) pueden soportar un mayor peso de paca de lo habitual. Debido a los esfuerzos específicos, estos rodillos se caracterizan por su mínimo grosor de 4 mm en lugar de 3,2 mm y unos ejes específicos para alcanzar los requisitos de durabilidad.
Portón amortiguado
El movimiento del portón se amortigua gracias a la gestión de la válvula hidráulica
Gracias a componentes hidráulicos avanzados y software, el movimiento de apertura y cierre del portón se realiza por medio del cilindro de actuación simultánea que proporcionan ciclos de trabajo muy rápidos y reducen los golpes al final del recorrido del portón. El resultado es una gran productividad de la maquinaria con menos tensión del bastidor.
Decimoctavo rodillo
Decimoctavo rodillo
A fin de mejorar la capacidad multicultivo en cultivos muy secos, la empacadora está equipada con un decimoctavo rodillo que incrementa la capacidad de formación de pacas en el interior de la cámara. La mayor transmisión de potencia entre la cámara y la paca también aumenta la eficiencia total de la maquinaria y reduce el consumo de combustible alrededor de un 7 por ciento.
Para las empacadoras C441R existentes que se vendieron con solo 17 rodillos solamente, hay disponible un conjunto de modernización que incluye el rodillo 18 como accesorio.
Ajusta la densidad y el diámetro independientemente y aumenta el peso de carga de pacas
La columna verde indica el diámetro de la paca elegida; la columna negra indica el estado del diámetro de la paca
La densidad de la paca se puede ajustar desde el monitor ISOBUS a través de la válvula proporcional de densidad de paca
La empacadora permite a los operadores aumentar el peso de la paca y reducir los costes de producción reduciendo las necesidades de transporte y almacenamiento. El diámetro de la paca puede ser fácilmente ajustado desde 1,25 m a 1,35 m desde el monitor. El ajuste (siete posiciones) facilita la adaptación rápida y precisa de la maquinaria. El diámetro de la paca está controlado por sensores sin contactos, que aseguran larga duración y un control preciso a prueba de errores.
La densidad y el tamaño no están directamente vinculados en las empacadoras C441R. En función del tipo de grano, los operadores pueden seleccionar independientemente una paca de diámetro reducido de alta densidad, una paca de 1,3 m de alta densidad, o una paca de gran diámetro de baja densidad. Un manómetro situado en el monitor y conectado al mazo de cables de control de densidad indica la densidad de la paca. La densidad puede ajustarse fácilmente desde el monitor.
El circuito hidráulico de control de densidad es un circuito cerrado e independiente, por lo que no requiere un caudal hidráulico continuado que absorbe potencia.
El potenciador de densidad se incluye de serie en la empacadora C441R. Este dispositivo hidráulico mantiene una presión hidráulica elevada en el brazo de densidad durante todo el proceso de formación, incluso cuando se emplea un tractor antiguo con un rendimiento hidráulico inferior.
Gracias al potenciador de densidad, el portón permanece firmemente cerrado desde que las pacas empiezan a formarse hasta que finaliza el proceso de atado. Esto aumenta la densidad y el peso de la paca. El efecto del potenciador de densidad resulta especialmente visible en pacas de pequeño diámetro de 1,25 m.
Al limitar el volumen de aire atrapado, la calidad del forraje aumenta de forma considerable.
Brazos de encintado a 40 r/min para empacar más rápido que nunca
La sincronización entre las funciones de empacado y de encintado es esencial
La velocidad del brazo de encintado es de 40 r/min
El diseño de una empacadora muy eficaz y productiva es insuficiente si la unidad de encintado no puede seguir el mismo ritmo de trabajo. Los ingenieros de John Deere encontraron soluciones inteligentes para eliminar cuellos de botella y aumentar la productividad total.
Los tiempos de los ciclos se han reducido y el sistema envuelve una paca con seis capas de cinta cada 39 segundos, lo que supone una productividad máxima de 92 pacas por hora. Esta productividad es entre un 7 y un 22 por ciento mejor que otras del mercado mundial.
El secreto de esta alta productividad radica en un innovador y potente motor hidráulico que acciona el brazo de encintado a 40 r/min (un récord en el mercado) sin comprometer la seguridad del operador, al disponer de un freno integrado automático que puede detener el sistema rápidamente.

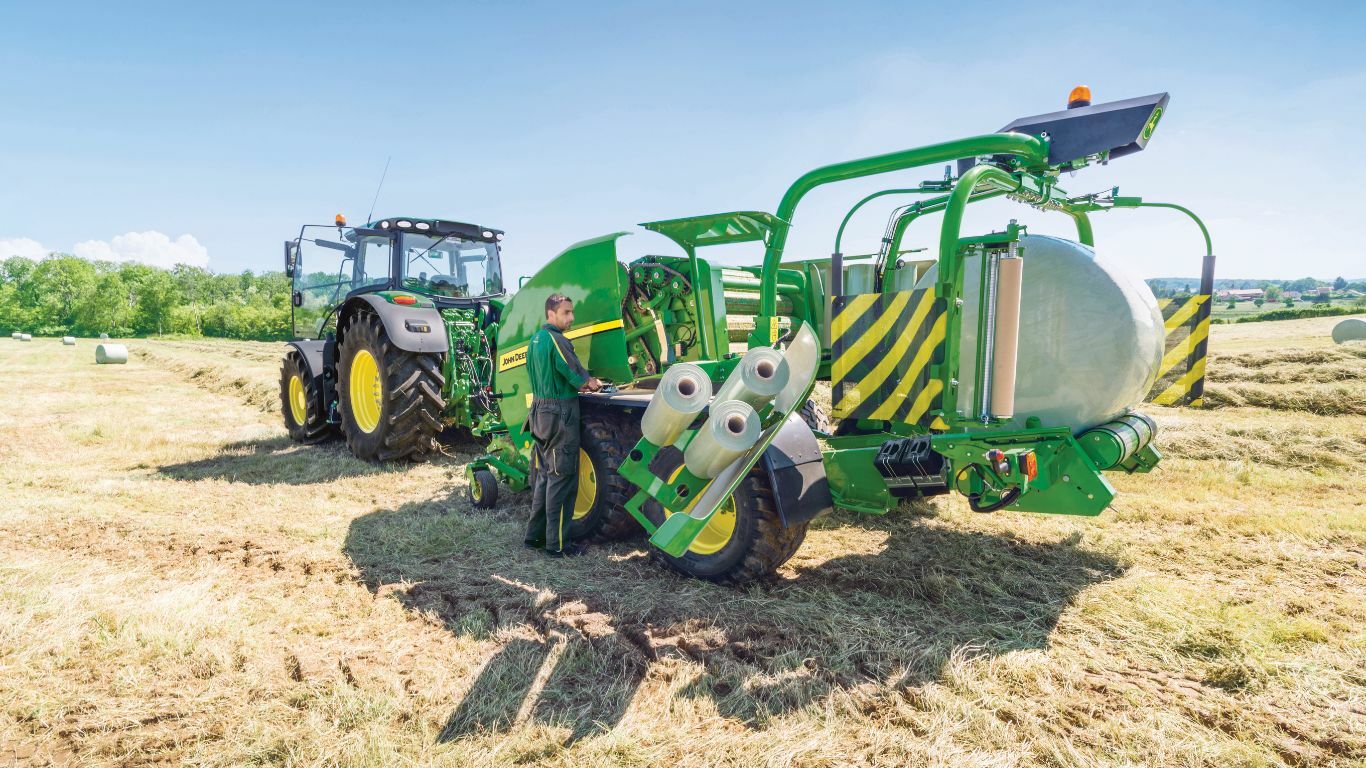

El cambio de los rollos de plástico es rápido y sencillo
La C441R tiene capacidad para transportar 12 rollos de plástico
12 rollos de plástico proporcionan la autonomía necesaria para trabajar una jornada completa
La C441R está equipada con un exclusivo dispositivo de almacenamiento de rollos de plástico. Cada rollo pesa alrededor de 20 kg y debe cambiarse con mucha frecuencia; este sistema se ha diseñado para simplificar las operaciones de carga y descarga.
A cada lado de la maquinaria hay cinco rodillos montados en un brazo móvil controlado hidráulicamente. Administrado por un panel de control ubicado a ambos lados de la empacadora, el sistema evita que los operadores deban correr del lado izquierdo al derecho para operar estanterías de almacenamiento, como sucede en varias rotoempacadoras encintadoras de la competencia. La posición de carga/descarga se ha establecido lo más cerca posible de los brazos de encintado, a una altura muy ergonómica.
Los detalles tienen importancia: en la posición de transporte, la cubierta del dispositivo de almacenamiento de rollos de plástico los protege de la lluvia. Esto impide que se dañe el núcleo del rollo de plástico, que suele ser de cartón.

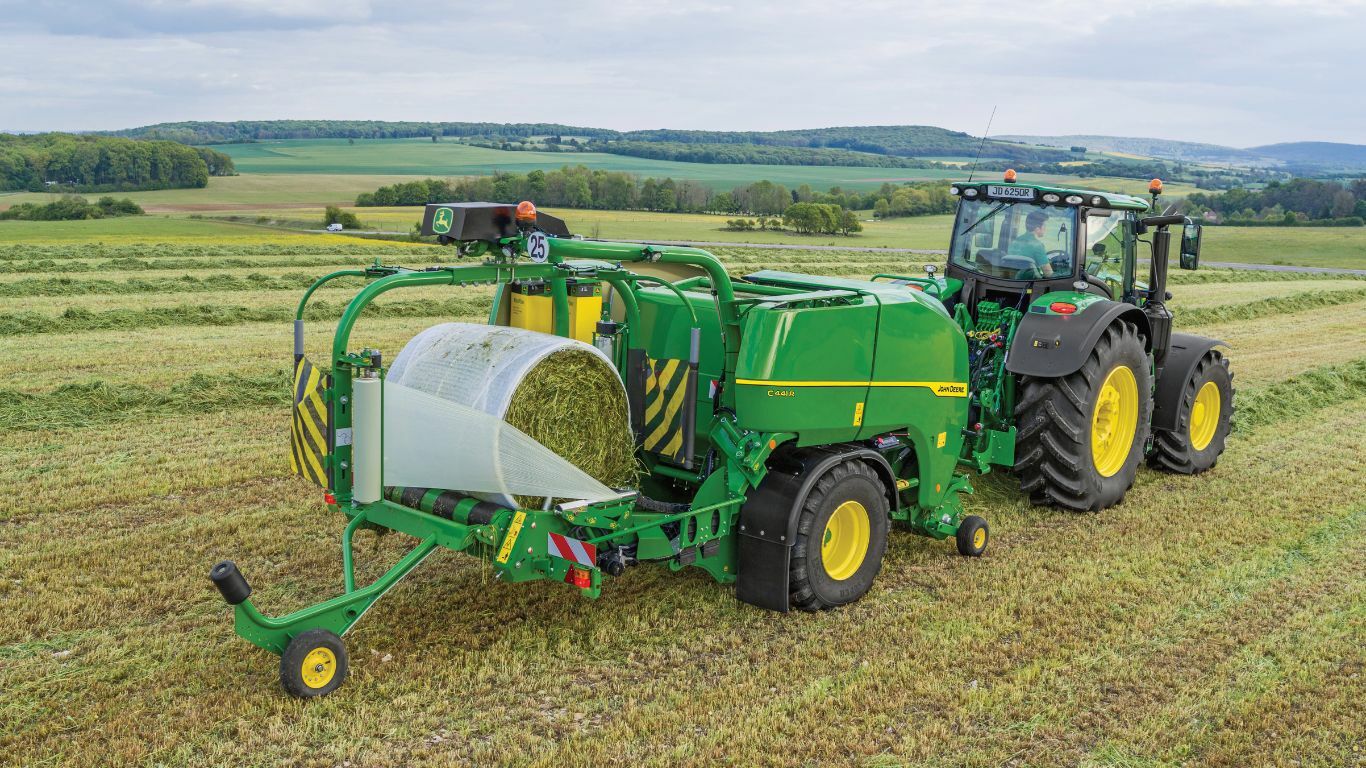

El encintado con plástico es una solución de atado complementaria
Encintado con plástico disponible en la C441R
Encintado con plástico en la C441R
Canal y bandeja de carga
Dispositivo de almacenamiento de rodillos de atado lateral plegable
Almacenamiento de rollo de atado de plástico adicional
Facilita la apertura de pacas de ensilado y el reciclado de paquetes de cultivos, y guarda algunos cultivos con la solución de encintado con plástico.
- Cambiar de encintado con red a encintado con plástico es fácil y no lleva más de 5 minutos. No hay necesidad de quitar la red o el rollo de plástico. Está diseñado con plástico XtraCover™ y es compatible con rollos de plástico de 1380 mm.
- Experimente una carga de rollos cómoda gracias a un canal y una bandeja bajos (1,4 m). Esto significa un riesgo bajo de daños en el rollo de plástico. Los parámetros clave del encintado con plástico se ajustan desde el monitor.
- Un sensor de ultrasonido verifica el procesamiento adecuado del plástico, y un intuitivo cuadro de diálogo emergente permite volver a ejecutarlo en caso de fallos.
Para mayor tranquilidad, puede añadirse una cámara de vídeo opcional al sistema de encintado con plástico. Esta cámara es compatible con el monitor Universal 4240, o bien puede conectarse directamente en el monitor TFT de 17,8 cm.
El control mediante cámara del sistema de encintado con plástico se recomienda especialmente al empacar ensilado de baja humedad (por ejemplo, henolaje).
Un dispositivo de almacenamiento de rollos de atado lateral plegable se entrega de serie en maquinarias que incluyen encintado con plástico. Ubicado del lado derecho de la maquinaria, los rollos de red o plástico de repuesto se transfieren fácilmente al módulo de encintado con red/plástico girando la bandeja y deslizando suavemente el rollo.
Existe un almacenamiento de rollo de encintado con plástico adicional (solo para plástico y no compatible con los rollos de red de mayor diámetro) disponible de manera opcional. Ubicado debajo de los módulos de encintado con red/plástico, en la parte delantera de la cámara de prensado, este almacenamiento adicional ofrece autonomía de encintado con plástico para más de 300 pacas, y está alineado con la autonomía de encintado con plástico.
Comparación entre encintado con plástico y atado con red: cómo tomar la decisión correcta
Dos soluciones de atado para el mismo tipo de paca
Ni el encintado con plástico ni el atado con red son soluciones universales. Optar por la solución con plástico en lugar de la solución con red tradicional para una paca de ensilado envuelta debe ser una decisión muy meditada que tome en cuenta las ventajas de ambos sistemas.
- Las pacas envueltas con plástico son más fáciles de abrir durante el invierno, ya que el plástico no se adhiere a fibras de cultivo congeladas.
- Debido a que no hace falta separar la película de plástico de la película de encintado para operaciones de reciclado, las pacas envueltas con plástico pueden abrirse al menos 25 segundos más rápido.
- Las pacas de ensilado suaves y húmedas (gramíneas de centeno inglesas y trébol blanco con una humedad aproximada del 50 por ciento) envueltas con plástico tienen una pérdida menor debido a fermentación, pérdidas de combustible y moho. Una encuesta realizada por la organización francesa independiente ARVALIS, reveló una pérdida de materia seca inferior (de 2,7 kg) al usar plástico en lugar de red. Esto no sucede con otros tipos de cultivos.
- La mejora en la calidad del forraje (con frecuencia vinculada a una menor cantidad de aire en las pacas envueltas con plástico) no pudo ser demostrada. Aunque se ha señalado una densidad superior en un 6 o 7 por ciento para las pacas envueltas con plástico, las pacas envueltas con plástico y con red ofrecen una calidad nutricional similar tras 7 meses de almacenamiento.
- Los costes totales del atado con red son € 0,96 menores por paca que los del atado con plástico.
- Los costes del embalaje de cultivos son € 0,69 menores para una paca envuelta con red respecto de una atada con plástico.
- Los costes de amortización por paca de una rotoempacadora encintadora son € 0,20 menores para una maquinaria equipada únicamente con un sistema de red.
- Gracias a un proceso de atado 5,5 segundos más rápido, el atado con red le permite ahorrar € 0,08 adicionales por paca en combustible, amortización del tractor y costes del operador.
- Este proceso más rápido está vinculado a la menor cantidad de capas que se requieren (al menos 1,3 capas menos para la red respecto del plástico), lo que permite ahorrar 4 segundos. El tiempo de inactividad relacionado con la autonomía del rollo también es más limitado con la red, que requiere una sola parada cada 450 pacas, mientras que el plástico requiere cuatro. Esto permite contar con una ventaja de 1,5 segundos más por paca respecto del plástico.
Eje simple o en tándem: poder de elección
Adapta la maquinaria a tus necesidades o presupuesto
Empacadora de eje simple

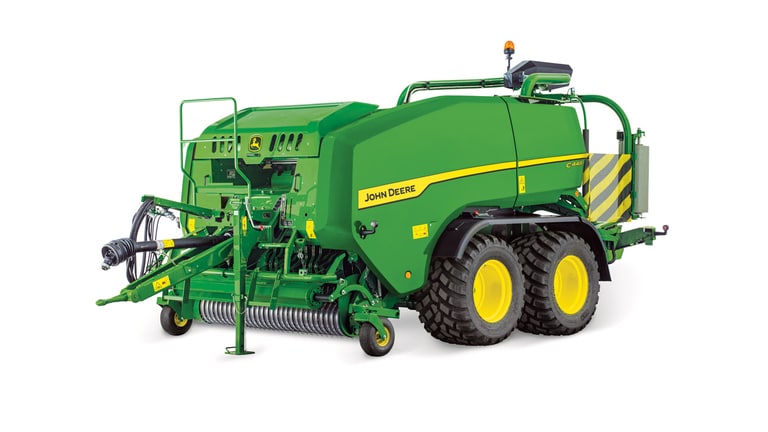

Empacadora de eje en tándem
Neumáticos de eje simple extraanchos de 750 mm
Neumáticos de eje en tándem extraanchos de 620 mm
Eje simple 600/55R22.5 que ofrece una anchura total inferior a 3,00 m
Neumáticos 500/45-22.5 que ofrecen una anchura total inferior a 3,00 m
Según el tipo de grano, el tamaño del campo, las condiciones climáticas y las limitaciones de transporte, los agricultores escogen el tipo de eje que mejor se adapta a sus necesidades.
Se ha diseñado una maquinaria compacta (con una longitud total inferior a 6,8 m) para poder montar un eje simple equipado con neumáticos 600/55R22.5 y mantener la anchura por debajo de los 3 m. Con esta configuración, el peso total de la maquinaria se mantiene por debajo de las 5,9 toneladas. Esta solución multiuso optimiza la maniobrabilidad de la maquinaria, se adapta a las condiciones de la mayoría de los campos y tiene un menor precio de compra. Para el empacado en condiciones más difíciles, también hay neumáticos 750/45R22.5 disponibles; en este caso, se requiere una concesión, ya que la anchura de la maquinaria es algo superior a 3,3 m.
La misma unidad puede montarse con un eje en tándem. Esto es ideal para los productores que deseen reducir la presión sobre el suelo o quieran gozar de mayor comodidad durante largos trayectos. En este caso, el coste será superior. Los neumáticos 500/45-22.5 de gran diámetro (aproximadamente 1,05 m) mantienen la anchura de la maquinaria por debajo de los 3 m. John Deere también ofrece una solución definitiva con una medida de neumático 620/40R22.5 que permite a la maquinaria superar las condiciones de humedad más difíciles.
La facilidad de mantenimiento aumenta el tiempo productivo
Los paneles laterales de una sola pieza ofrecen un fácil acceso a los componentes
Los paneles laterales facilitan el acceso a los componentes de la maquinaria
La C441R incorpora un panel lateral de una sola pieza de apertura vertical, a fin de facilitar el acceso a los componentes del costado de la empacadora. No es necesario retirar ninguna protección adicional para el mantenimiento de la empacadora.
Los paneles laterales de la C441R están formados en plástico de alta densidad sobre un bastidor de acero rígido, lo que asegura mayor rigidez y durabilidad. Los cilindros de gas facilitan la apertura y cierre del panel y lo retienen con seguridad cuando está abierto.
El sistema de engrase automático de cadenas aumenta la duración de los componentes
Depósito de 4 l
Ajustes independientes para todas las cadenas
El engrase automático de las cadenas se incluye de serie en las empacadoras C441R para alargar su vida útil.
Este dispositivo incluye un depósito de 4 l que le proporciona autonomía. La bomba envía un caudal continuo a todas las cadenas en cuanto se conecta la toma de fuerza (TDF). El caudal se puede ajustar individualmente con precisión. Se garantiza que una bomba volumétrica engrase cada cadena adecuadamente, sin importar la distancia que la separe de la bomba.
Está diseñado para trabajar con aceite de engrase múltiple biológico de John Deere, disponible como repuesto.
El sistema de engrase automático por cartucho proporciona una solución cómoda y económica
El cartucho de grasa estándar se inserta en el tubo de acero
El tubo de acero se inserta dentro del sistema de engrase
La C441R se ofrece de serie con una bomba de engrase automático de cartucho, que elimina el mantenimiento diario. La bomba cuenta con transmisión hidráulica y envía una cantidad regulable de grasa a los bancos de engrasadores intermedios durante los ciclos de apertura y cierre del portón trasero.
El sistema se carga fácilmente insertando un cartucho de grasa estándar (400 g) en el tubo de acero. Este sistema ofrece una autonomía entre dos y siete días, y permite una solución limpia y eficiente.
Cuando se vacía, un indicador visual mecánico del panel delantero de la empacadora avisa al operador para que cambie el cartucho.
El sistema de engrase automático ISOBUS con depósito ofrece ajustes avanzados y una mayor autonomía
Capacidad para 1200 g de grasa
Todos los ajustes desde el monitor
Para los usuarios más exigentes, la C441R puede equiparse con un sistema de engrase automático de alta especificación. Igual que el sistema de cartucho, la bomba distribuye la grasa a los puntos de engrase que requieren mantenimiento diario. Esta opción ofrece varias ventajas:
- Gran autonomía, con 1200 g de grasa (tres cartuchos estándar). La recarga solo es necesaria entre una vez a la semana y una vez al mes.
- La recarga es posible mediante un engrasador estándar.
- La recarga es también posible mediante un tapón especial de alta capacidad, que minimiza el tiempo de inactividad (bomba de recarga rápida disponible como accesorio).
- El tiempo de engrase puede controlarse desde el monitor.
- La activación del engrase puede controlarse desde el monitor.
- El estado del proceso de engrase puede controlarse desde el monitor.
La caja de herramientas facilita el mantenimiento
Práctica ubicación de la caja de herramientas
La caja de herramientas se ofrece como opción para todas las empacadoras C441R. La caja permite almacenar herramientas para el mantenimiento de la empacadora, como una pistola de grasa, llaves o destornilladores. La caja de herramientas está cómodamente situada en la parte frontal de la empacadora.
El panel de control lateral permite su manejo desde el suelo
Hay un panel de control manual a cada lado de la maquinaria
La maquinaria permite controlar de forma táctil las siguientes funciones desde ambos lados de la maquinaria:
- Portón trasero: apertura y cierre
- Mesa de transporte de paca: avance y retroceso
- Brazos de encintado
- Sistema de corte de encintado
- Almacenamiento de rollos de plástico
El paquete Vision mejora la experiencia de empacado del operador
Área iluminada de encintado
Cámara de visión trasera en la empacadora
Las luces de trabajo en la empacadora facilitan la operación nocturna
Monitor GreenStar™ 3/Gen 4 con preparación para vídeo
Existe un paquete opcional que incluye una cámara trasera, dos luces de trabajo traseras, una luz para la zona de descarga, iluminación en la zona de red, una luz en cada panel lateral y una luz de aviso giratoria. Este paquete facilita el trabajo del operador y el mantenimiento de la maquinaria, especialmente en condiciones de baja iluminación. Las dos luces de trabajo laterales facilitan el cambio de rollos de plástico durante la noche.
En la parte superior de las luces, una cámara retrovisora permite controlar la descarga de pacas directamente desde la cabina.
La cámara instalada en fábrica ofrece lo siguiente:
- Mayor definición con un 77 por ciento más de píxeles
- Vista más amplia (120 grados en lugar de 90 grados)
- Visión nocturna gracias a los diodos electroluminosos (LED) infrarrojos
- Mayor visibilidad en entornos muy brillantes o de alto contraste
- Sistema de calefacción integrado para evitar la formación de condensación en el lente y el oscurecimiento de la pantalla
- Mazo de cables largo de 10 m para mayor facilidad de uso
Esta cámara carece de su propia pantalla, pero puede conectarse a los tractores John Deere que cuentan con capacidad o preparación para vídeo.
Cuando se combina con el monitor Universal 4240 y se conecta en el poste derecho de una cabina de tractor John Deere, se requiere un grupo de cables de tabique dedicado para visualizar imágenes en la pantalla del monitor.
Pantalla dedicada con vista de cámara individual
Pantalla dedicada con vista de cuatro cámaras
Si no se usa un tractor John Deere con el monitor Universal 4240 o el sistema CommandCenter™ con GreenStar™ 3/Gen 4 integrado, hay una pantalla dedicada disponible.
- Imagen clara con pantalla a color 16/9 de 17,8 cm de alta definición
- Compatible con un máximo de cuatro cámaras con función de pantalla dividida o alternada
- Brillo y contraste ajustables para una visualización óptima
- Pantalla antirreflejo que reduce el deslumbramiento
La cámara de descarga protege el proceso de descarga de la paca
Cámara enfocada en el proceso de descarga
Cámara de descarga bajo la cubierta del motor del brazo de encintado
Puede montarse en fábrica una cámara adicional sobre los brazos de encintado. Comparada con la cámara incluida en el paquete Vision, esta se enfoca en el proceso de descarga y ofrece un mejor panorama del volteo de la paca.
La cámara es la misma incluida en el paquete Vision, y también puede emparejarse con el monitor Universal 4240, la preparación para vídeo de la cabina o una pantalla dedicada de 17,8 cm.
Cubre tus necesidades con una amplia variedad de monitores
El monitor Universal 4240 aumenta la comodidad del operador
Monitor Universal 4240 con página de trabajo principal de C441R
La C441R puede suministrarse con diversos monitores. En el tope de gama de las empacadoras se ubica el monitor Universal 4240. Este monitor posee una pantalla a color de 21,5 cm. La pantalla táctil ofrece una interfaz intuitiva y práctica que permite ajustar y controlar fácilmente diversas configuraciones.
El monitor Universal 4240 tiene certificación ISOBUS. El monitor brinda acceso a los siguientes ajustes y datos:
- Estado y ajuste del diámetro de las pacas
- Estado y ajuste de la densidad de las pacas
- Posición de portón y paca
- Estado y ajuste de los atadores de cuerda/red
- Estado y gestión del piso móvil
- Estado y gestión de las cuchillas
- Estado y parámetros de engrase cuando se elige la opción de engrase automático
- Contador de pacas (99 opciones ajustables más la opción de un contador total de pacas)
- Vídeo (si se enchufa en el poste derecho de la cabina del tractor John Deere y se combina con la opción de paquete Vision, es obligatorio el mazo de cables del monitor del tabique PFP17673)
- Estado del mazo de cables eléctrico y de los sensores
El monitor Universal 4240 ofrece capacidades ampliadas de guiado, gestión de la pulverización, gestión agrícola y aplicaciones FarmSight™.
Para el uso en tractores con ISOBUS o sin ISOBUS, la opción del monitor Universal 4240 se suministra con los siguientes componentes:
- Monitor Universal 4240
- Enchufe ISOBUS de la empacadora a la parte trasera del tractor
- Enchufe ISOBUS de la empacadora al mazo de cables del monitor (se conecta a la batería del tractor)
- Mazo de cables del poste derecho de la cabina del tractor al monitor
Ningún otro monitor ofrece una solución para los tractores ISOBUS modernos
Opción para conectar y comenzar a empacar
Los operadores que ya disponen de un monitor ISOBUS integrado al tractor no necesitan comprar un componente que no utilizarán. La empacadora C441R también se puede pedir sin monitor. En ese caso, la empacadora se suministrará con un enchufe ISOBUS que se debe conectar al enchufe ISOBUS trasero del tractor.
Soporte de monitor para los tractores John Deere de las series 5XXX, 6XXX y 7XXX
Ningún modelo de monitor se suministra con soporte.
Se puede solicitar un soporte que permite fijar el monitor en una esquina o lateral de la cabina para los tractores John Deere de las series 5XXX, 6XXX y 7XXX.
Este soporte de monitor también se puede entregar como accesorio de campo.
Soporte de monitor para cabina John Deere SG2 y otras marcas
Los monitores no se suministran con soporte.
Se puede solicitar un soporte que permite fijar el monitor a la cabina para los siguientes tractores:
- John Deere con cabina SG2 (producidos antes de 1992)
- Todas las demás marcas con modificaciones específicas
Este soporte de monitor también se puede entregar como accesorio de campo.
Especificaciones
| Diámetro de la paca: | 1.25 – 1.35 m | |||
|---|---|---|---|---|
| Anchura del recogedor: | 2.0 m | |||
| Número de cuchillas: | 13 (Maxicut HC 13) or 25 (Maxicut HC 25) | |||
| Cámara de prensado: | 17 o 18 rodillos estriados con 2 reforzados y 2 pe |
