Mayor rendimiento de trillado en condiciones difíciles: El exclusivo sistema de trillado de cilindros múltiples con los cultivos fluyendo por encima del batidor trasero garantiza un flujo uniforme del cultivo sin curvas pronunciadas ni cambios bruscos de dirección. Esto asegura una excelente calidad del grano y de la paja, al mismo tiempo que reduce los requerimientos de energía.
El Separador Tangential Plus de 800 mm es uno de los de mayor tamaño del mercado que ofrece mayor separación. Para la temporada 19 diseñamos el Tangential Plus cóncavo con hasta un 10 % más de rendimiento.

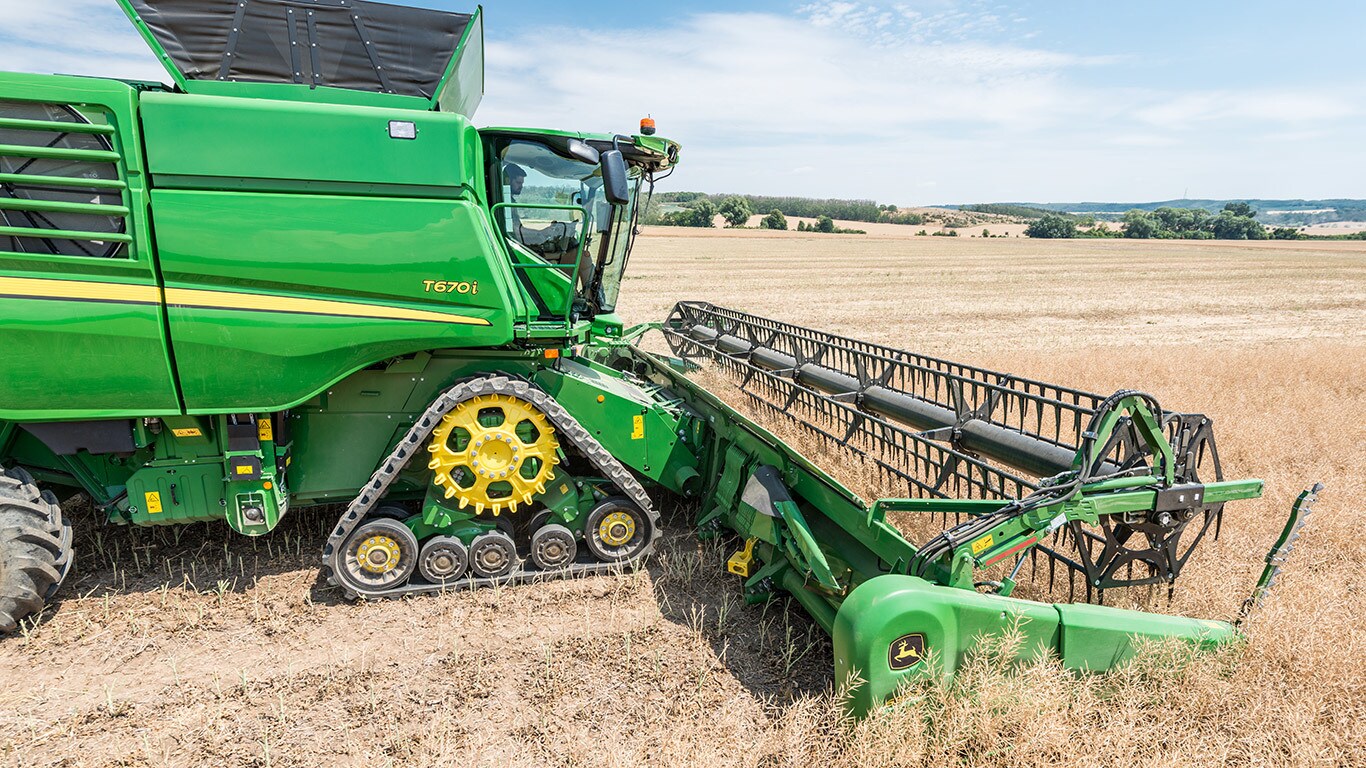

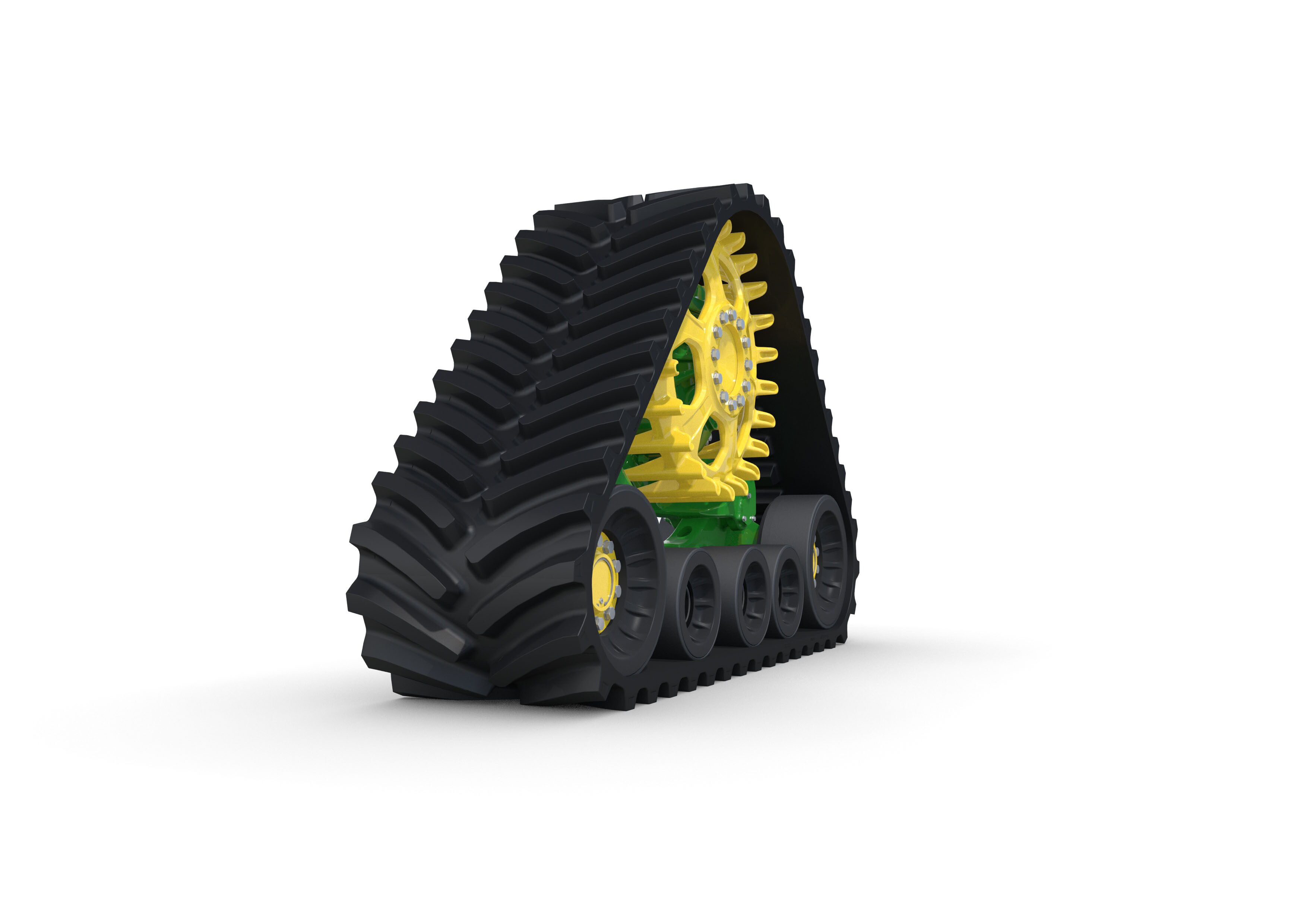

Las nuevas Cadenas de oruga John Deere también le permiten cosechar en terrenos inestables y sobre barro gracias a nuestro nuevo diseño exclusivo. La huella extra grande (30 % más grande) reduce la compactación del suelo. El nuevo sistema de suspensión asegura un 20 % más de confort y una conducción más suave.
En el alimentador de mies es donde comienza el auténtico rendimiento de la Serie T.
Diseñado con la misma anchura que el resto del canal de alimentación (1,67 m en modelos de 6 sacudidores de paja), no hay restricciones de flujo en toda la cosechadora, lo que contribuye a crear un flujo de cultivo uniforme para una excelente trilla y separación. Este es uno de los secretos de la producción de alta capacidad de la Serie T.
El alimentador de mies acelera el cultivo a 3,6 m/s antes de llegar al tambor de trilla. Formando un manto de cultivo fino y compacto, el extremo del alimentador de mies está cerca del cóncavo de trilla sin espacios muertos. Esto garantiza que el cultivo sea lanzado directamente al cóncavo para lograr una trilla más eficiente.
El potente inversor mecánico de 80 CV elimina cualquier obstrucción en cuestión de segundos directamente desde la cabina. El embrague de seguridad en el sistema de transmisión del cabezal también se ha actualizado a 900 Nm para ofrecer una mayor protección en condiciones exigentes.
El gran tambor de trilla de 660 mm tiene 10 barras desgranadoras con un cóncavo muy largo de 124°. Esto significa que hay siempre 4 barras desgranadoras con el cóncavo en todo momento. El cultivo entra en el tambor desde el alimentador de mies como un manto fino y bien formado. Las barras desgranadoras comprimen el cultivo con una acción de frotamiento diseñada para reducir el daño en el grano y conservar la paja.
La Serie T tiene una de las mayores superficies de limpieza del mercado. Esto aporta enormes ventajas en términos de capacidad, calidad de granos y menor sensibilidad a las pendientes..
La Serie T incorpora una enorme superficie de limpieza en un paquete compacto gracias a su innovador diseño ligero. El uso generalizado de aluminio de aviación de alto
rendimiento reduce el peso sin comprometer la rigidez estructural de la criba de grano. Como resultado, los modelos de 5 sacudidores de paja disponen de una superficie total de cribas de grano de 5,20 m2 y, los de 6 sacudidores de paja, de 6,30 m2 según la norma ISO 6689: 199.
Los 6 sinfines de alimentación de servicio intensivo aseguran un flujo de cultivo uniforme en pendientes y no se ven afectados por cultivos húmedos o adherentes. Si esto se combina con el gran flujo de aire de 740 m3 por minuto del ventilador y la enorme superficie de cribas de grano, las funciones tradicionales de compensación de pendientes se quedan obsoletas.
Además de la enorme superficie de la caja de cribas, el material de retrilla regresa al cilindro y un sinfín lo distribuye por toda su anchura. La cantidad de material
se indica en la cabina y también puede comprobarse mediante una trampilla de inspección situada justo fuera de la puerta de la cabina.
6.3 m2
ENORME SUPERFICIE DE LIMPIEZA
740 m3/min
GRAN VOLUMEN DE AIRE
41 cm
SALTOS VENTILADOS
TerrainMaster™, de serie en todas las cosechadoras de la Serie T, transita por laderas de hasta el 7 % sin pérdida de rendimiento. Una característica fundamental del sistema son los sinfines que transportan el grano hacia la caja de cribas. Estos sinfines son independientes de las pendientes y garantizan que el grano se distribuya uniformemente por la criba de granzas incluso en pendientes pronunciadas. La gran superficie de la caja de cribas y los divisores de la criba de grano son otra característica importante, ya que esto evita que se acumule grano en un lado de la máquina y que reduzca el rendimiento.
El conjunto para laderas instalado de fábrica añade hasta un 14 % de compensación de pendientes para el sistema de limpieza. Una serie de divisores altos en la criba de granzas impide que el grano se deslice hacia un lado cuando pasa por encima y a través de la criba de grano. Las solapas de cierre de goma situadas a ambos lados de los divisores actúan como las paletas de una máquina de pinball. Estas solapas mueven constantemente el grano hacia arriba para evitar la acumulación y mantienen la caja de cribas con carga uniforme..
El sistema HillMaster™ usa un sistema hidráulico para nivelar toda la cosechadora en pendientes de hasta un 15 %. Esto mantiene el mismo rendimiento que si la cosechadora estuviera trabajando en suelo llano. Equilibrando uniformemente el peso de la cosechadora, el sistema HillMaster™ evita colocar una carga excesiva en las ruedas en las bajadas, asegurando el máximo agarre incluso en suelos inestables o húmedos. El conjunto para laderas añade un 7 %, llevando la compensación total de pendientes hasta el 22 %.
Existen diferentes opciones de gestión de residuos con un excelente rendimiento de picado y esparcido uniforme para adaptarse a distintas prácticas agrícolas.
El picado de la paja es una operación que requiere gran cantidad de energía. Un picador puede consumir tanta energía como el motor de un coche de tamaño mediano. Por eso el diseño de baja fricción del picador de la Serie T es tan importante a la hora de minimizar el consumo de combustible.
El picador funciona a 3.400 r. p. m., lo que genera una alta velocidad de salida para los residuos. Si a esto se le añade la baja posición del picador, este garantiza una amplia distribución de los residuos y reduce la sensibilidad a vientos laterales. Esto elimina la necesidad de sistemas de esparcido adicionales que consumen más potencia.
2
OPCIONES DE RESIDUOS
108
CUCHILLAS DE PICADO EXTRAINTENSIVO
10.6 m
MÁXIMO ESPARCIDO DE RESIDUOS
La Serie T está equipada con potentes sistemas de control que transforman la eficiencia operativa y facilitan la recolección. La autodirección AutoTrac™, con el receptor de próxima generación StarFire™ 7000, ofrece un nuevo nivel de precisión. La descarga automatizada John Deere Machine Sync constituye un punto de inflexión en la logística de la cosecha. Además, una cabina espaciosa y bien equipada con mandos intuitivos garantiza un excelente resultado.
T. RECOLECCIÓN SIN TENSIÓN
3.36 m3
ESPACIO
37 L
REFRIGERADOR
71 dB(A)
INTERIOR SILENCIOSO
Los menús simples basados en iconos, las teclas programables y las herramientas de automatización facilitan el manejo y la configuración.
Los menús simples y la barra de accesos directos facilitan la navegación. Por ejemplo, con la función de línea rápida puedes registrar una línea AB pulsando un solo botón. También puedes arrastrar y soltar las secciones para crear tus propias pantallas de visualización y memorizarlas para usarlas en el futuro. Además, hay valores predefinidos o puedes guardar tus propios ajustes para utilizarlos en otro campo.
Es posible pedir hasta 4 cámaras remotas, incluyendo una en el tubo de descarga para descargar sin derrames y otra en el eje trasero para facilitar el enganche con el remolque del cabezal.
Todos los mandos importantes se encuentran en la palanca hidráulica como, por ejemplo, el sinfín de descarga, la subida y bajada del alimentador de mies, el control del molinete del cabezal y la activación de AutoTrac™.
La Serie T cuenta con varias herramientas de automatización útiles que ayudan a obtener una cosecha de alta calidad constante durante toda la jornaday.
Gracias a esta función se facilita la optimización de la configuración de la cosechadora. El operador simplemente sigue un menú interactivo que le recomienda los ajustes en función de las prioridades de cosecha (pérdidas, calidad de granos —nivel de granos rotos y tierra—, calidad de la paja). Incluso sugiere los ajustes de componentes externos de la cosechadora. El objetivo es indicarle a la cosechadora cuál es el resultado deseado: nivel de pérdida, calidad de granos y de la paja, y limpieza del depósito de grano..
Este sistema de gestión automática de la velocidad te permite que tu cosechadora trabaje casi al límite de su capacidad o límite de pérdida ajustando automáticamente la velocidad de la cosechadora para maximizar los rendimientos deseados establecidos con la función de mantenimiento automático. Toma múltiples puntos de calibración a distintas velocidades y niveles de producción en la totalidad del intervalo de trabajo habitual. Así se mejora enormemente la sensibilidad a las distintas condiciones y se logra un control preciso.
AÚN MÁS TIEMPO ÚTIL
La combinación de un enorme depósito de grano de 11.000 l y una descarga de 125 l/s te permite concentrarte en la cosecha. Se tarda menos de 90 segundos en descargar 11 toneladas de grano..
El sistema de gestión de granos cuenta con un diseño accionado por correa de servicio intensivo que obtiene buenos resultados igualmente con cultivos de alto rendimiento
y en condiciones de humedad. El ajuste sin herramientas de la placa de cierre del sinfín transversal en el depósito de grano permite también ajustar la velocidad de carga para distintos cultivos y condiciones.
El sistema de gestión electrónica del motor proporciona un reforzador de potencia de hasta 25 kW (34 CV) durante la descarga para que puedas maximizar el rendimiento y la eficiencia en el campo.
El sinfín de gran diámetro reduce el contacto del grano con las superficies de acero. Eso ayuda a minimizar los granos rotos y maximiza el precio que obtienes en el almacén de granos..
11,000 L
DEPÓSITO DE GRANO
34 CV
POTENCIA DE DESCARGA EXTRA
125 l/s
DESCARGA
| Comparación de especificaciones | ||||
|---|---|---|---|---|
| John Deere T660 Cosechadoras |
| Tipo de motor | Motor John Deere PowerTech™ PSS | |||
|---|---|---|---|---|
| Potencia nominal | 249 kW 334 hp |
|||
| Capacidad del depósito de combustible | 800 L 211,3 gal. |
|||
| Anchura del canal | 167 cm 65.7 in. |
|||
| Diámetro del cilindro de trilla | 66 cm 26 in. |
|||
| Longitud del rotor | ||||
| Diámetro del rotor | ||||
| Superficie del cóncavo | 1,35 m2 14,5 sq ft |
|||
| Superficie de separación | 4 m2 43,05 sq ft |
|||
| Capacidad del depósito de grano | 9000 L 255 bu Opcional: 11 000 L 312 bu |
|||
| Velocidad de descarga | 88 L/s 2,5 bu/sec Opcional: 125 L/s 3,55 bu/sec |
| Tipo de motor | Motor PowerTech de John Deere | |||
|---|---|---|---|---|
| Nivel de emisiones | Fase V | |||
| Régimen nominal | 2200 rpm | |||
| Potencia nominal | 249 kW 334 hp |
|||
| Maximum power | ||||
| Reforzador de potencia a régimen nominal | 25 kW 34 hp |
|||
| Capacidad del depósito de combustible | 800 L 211,3 gal. |
|||
| Familia de motores |
| Tipo de transmisión | Fijas | |||
|---|---|---|---|---|
| Tipo de aleta de la cadena transportadora | Cadena reforzada | |||
| Anchura | ||||
| Longitud | 1,85 m 6,07 ft |
|||
| Trampa de piedras | Inversor 59 kW 79 hp De serie |
| Diámetro del tambor del separador | 80 cm 31.5 in. |
|||
|---|---|---|---|---|
| Velocidad del tambor del separador | 380/760 rpm | |||
| Velocidad del cilindro de trilla | Transmisión del cilindro de una velocidad: 450 - 990 rpm Transmisión del cilindro de dos velocidades: 220 - 490 y 450 - 990 rpm |
|||
| Tipo de separador | ||||
| Longitud del rotor | ||||
| Diámetro del rotor | ||||
| Rango de velocidad del ventilador | ||||
| Superficie del cóncavo | 1,35 m2 14,5 sq ft |
|||
| Superficie de separación | 4 m2 43,05 sq ft |
|||
| Superficie de la rejilla de descarga | ||||
| Zona de pre-trilla del cóncavo | ||||
| Ancho del tambor | ||||
| Diámetro del tambor | ||||
| Gama de velocidades del cilindro |
| Criba de granzas delantera | Cinta transportadora con sinfín Dyna-Flo™ Plus con criba y zaranda ajustable | |||
|---|---|---|---|---|
| Extensión de la criba de granzas delantera | ||||
| Pre-limpieza | ||||
| Criba de granzas | 3,06 m2 32,9 sq ft |
|||
| Criba de grano | 2,64 m2 28,4 sq ft |
|||
| Velocidad del ventilador de limpieza | Velocidad normal: 550 - 1350 rpm Velocidad lenta 300 - 600 rpm |
| Capacidad del depósito de grano | 9000 L 255 bu Opcional: 11 000 L 312 bu |
|||
|---|---|---|---|---|
| Longitud del sinfín de descarga | 5,2 m 17 ft 5,6 m 18,5 ft Plegable: 6,5 m 21,5 ft 7,2 m 23,5 ft |
|||
| Velocidad de descarga | 88 L/s 2,5 bu/sec Opcional: 125 L/s 3,55 bu/sec |
| País | Alemania |
|---|
| Fecha en que se obtuvo la información | 1 de agosto de 1018 |
|---|
